佛山诺亚电器-高频高压静电除尘电源特点：

80kHz高频输出；闭环控制自动保护；电流可调、电压可调；恒流输出，电压自适应；比工频节电80%。

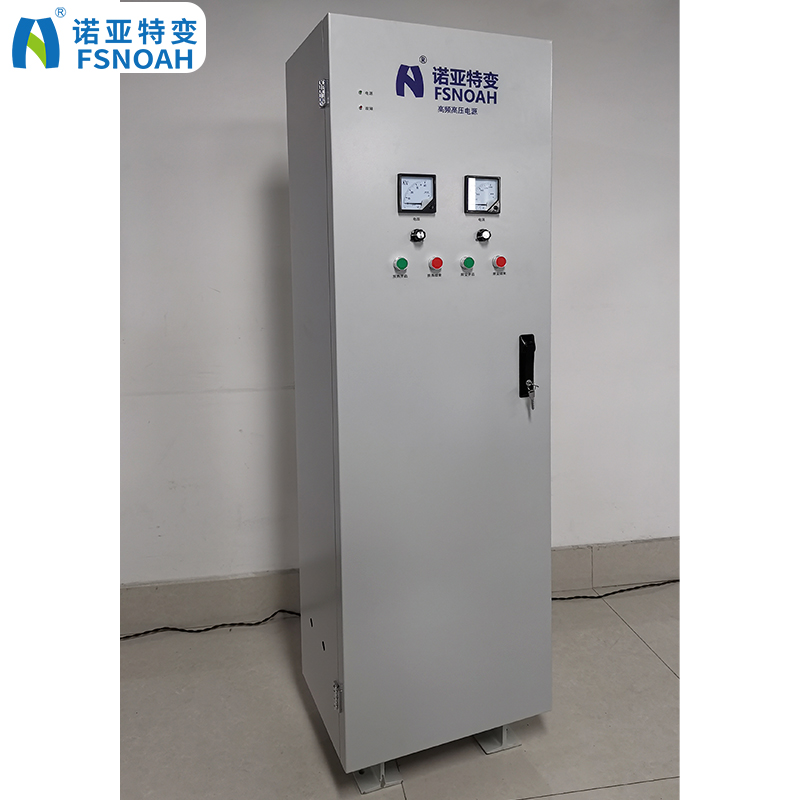

基础版风冷控制器+高压发生器

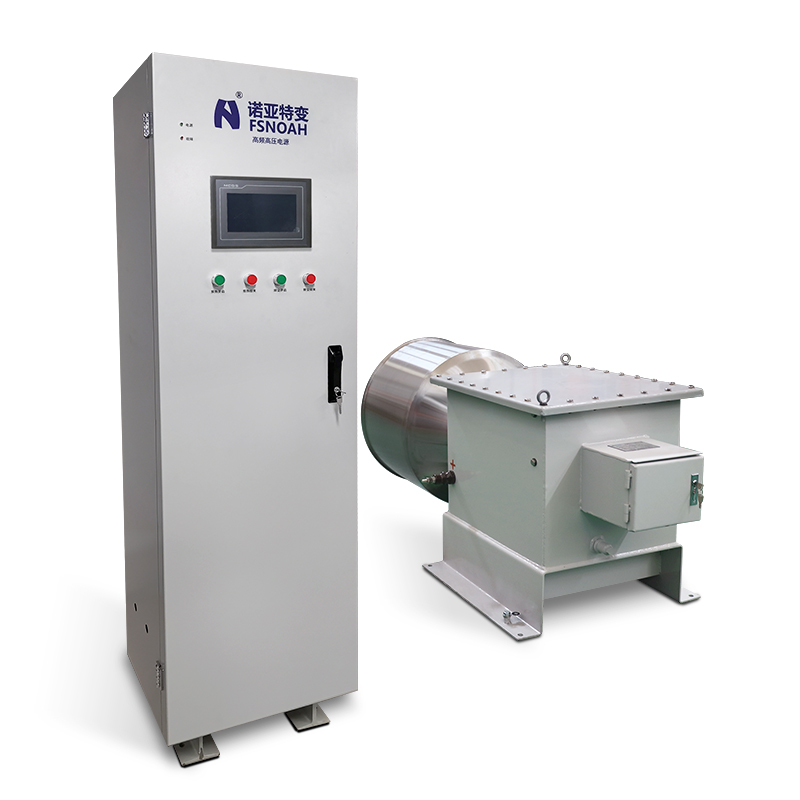

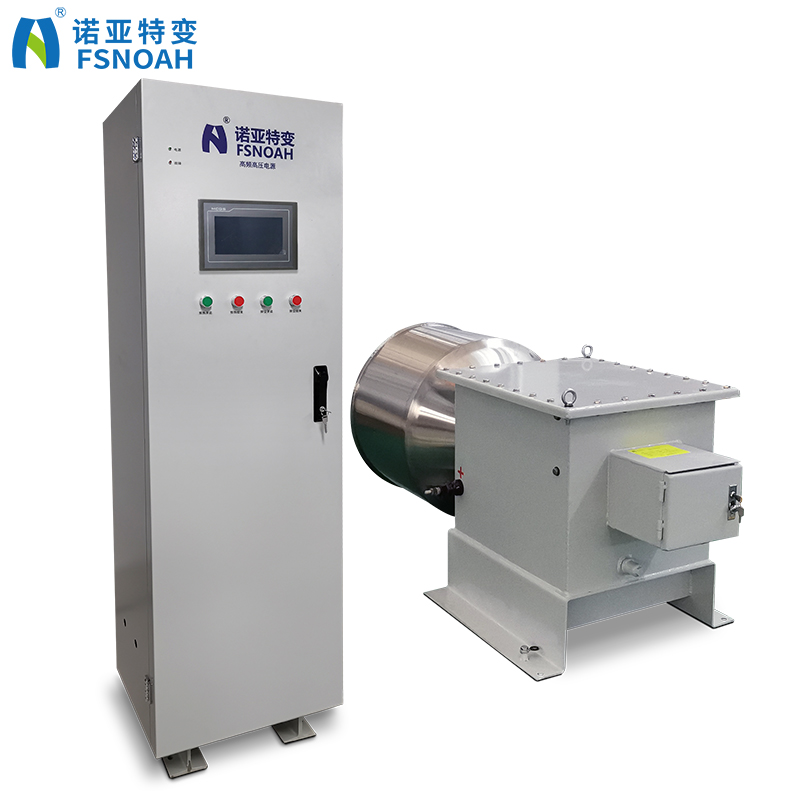

电脑版风冷控制器+高压发生器

高频高压静电除尘电源测试视频

工作原理：

      NY710144系列高频脉冲高压静电除尘电源由控制柜和高压发生器两部分组成。电路原理：50Hz三相380V交流输入，全桥可控整流，经IGBT逆变产生高频电源，再通过高频变压器升压，然后整流成高频高压直流脉冲电源输出。

工作原理如图所示：

工作波形图如图所示：

充电电压电流波形图：

放电电压电流波形图：

功能特点：
1、可控硅逆变高频脉冲直流：

高频脉冲输出高压直流电源，比传统电源节电80%。有自回馈系统，自动根据放电的需要升高或降低电压，需要多少能量就给出多少，定量供应，比传统的恒功率输出也更节电。
2、三相供电
①系统供电平衡，功率因素高93%以上；
②供电电压脉动小，电压平均值高，除尘效率高。
3、高频脉冲
①使用全控型大功率高频功率器件（IGBT），系统的响应速度可以快速提高，输出电压纹波可以控制得很小，从而大幅度提高了除尘效率；
②由于控制方式的灵活性，高频静电除尘电源可以产生特定的高压输出波形，以适应不同的除尘工况；
③在保持电压比不变的情况下，高频变压器的原副边匝数相比于传统工频变压器会有大幅度的减少，随之而来的是变压器的体积明显减小，相应的变压器的油箱的体积也会明显的减小。
④在发生闪络时，高频静电除尘电源，能够迅速响应，电源输出电压快速降低，可以直接快速关断，但输出电流仍然可以保持不变，既节省了静电除尘器消耗的能量，又保证了除尘状态不会中断，确保达到理想的除尘效果。当严重短路时可以即时断电保护。
⑤高压包采用特有的整流方式，使得高压整流器电位梯度更加均匀，包间电压跨度一致，不会过电压击穿，系统在高电压下的工作稳定性好。
4、具备远程监控功能，可采用标准的485接口，MODBUS协议通讯。
5、高频电源采用串联谐振变换器，恒流输出特性，可以抑制电场火花的电流冲击，火花闪络响应时间在25μs内，能迅速熄灭火花并且快速恢复电场能量。
6、工况适应性强，具备纯直流供电时输出纹波小，占空比可调的特点，能给电除尘器提供各种电压波形，针对各种特定的工况，提供合适的电压波形，是提高除尘器效率、节能的更佳装置
7、效率高、节能，脉冲升压时大部分电能回送到贮能电容，供下一个脉冲使用。
8、电晕极产生高强度的密集短暂的电晕电流，克服高比电阻粉尘的反电晕，促使粉尘荷电。
9、大幅度提高除尘效率，高比电阻粉尘烟气工况下可降低粉尘排放30%以上。
10、完善的自动控功功能，脉冲电源与上位机构成智能控制系统，实现远程监控管理。
11、功能部件模块化，可优化组合出设备的多种外形结构和参数，适应不同场合的需要。

使用场景：
      高频脉冲高压静电除尘电源是静电除尘系统设备的重要组成部分。根据工况的不同需求，可广泛应用于工业部门的除尘、除雾、脱硫、脱水、杂质分离和回收稀有金属等场合，是保护环境、综合利用资源的重要设备。其具体应用范围如下：
冶金工业：用于黑色，有色金属冶炼除尘、回收金属冶炼原料及其综合利用。
建材工业：用于水泥和耐火材料工业的除尘和回收原材料。
电力工业：用于锅炉的烟气除尘。
石油工业：用于分离原油中所含的盐份、水份或其它杂质。
化学工业：用于回收烟气中有价值的成份，在制酸工业中用于除雾、除尘等。
轻纺工业：用于造纸和纺织工业的回收碱及除尘。
电子、医药、机械工业：用于净化空气，提高产品质量。

产品型号表：

主要技术参数：

1、双恒流高频高压直流脉冲除尘电源
输入电流：0A~100A
输入电压：380V±10%
输出电压：直流脉冲电压0~-100kV
输出直流脉冲频率：>40kHz
输出直流脉冲电流：0~2A；模块化组合功率
输出直流脉冲占空比：0~90%；（0~25us）
输出恒定模式：恒流
输出直流电压标准：40kV,60kV,80kV,100kV （特殊电压可按要求定制）
输出标准电流值：300mA,600mA,1000mA,1500mA,2000mA （特殊电流可按要求定制）
输出纹波：<1%
输出脉冲峰值电流：>1000A
输出脉冲数：每秒钟1~40000个脉冲不断重复
输出保护：闭环回馈自动保护，闪络自动灭弧保护，短路时断电保护
冷却方式：强制风冷 或 强制水冷

6.2、电源灭弧功能
四级灭弧（小弧、中弧、大弧、电焊弧）
小弧：脉冲电流>0.5A，脉冲电压<-1000V，灭弧响应时间2us，灭弧后重启时间100ms；
中弧：脉冲电流>0.55A，脉冲电压<-900V，灭弧响应时间2us，灭弧后重启时间200ms；
大弧：脉冲电流>0.58A，脉冲电压<-800V，灭弧响应时间2us，灭弧后重启时间1000ms
电焊弧，IGBT过流保护：响应时间500us，人工手动重启

6.3、开、闭四环控制
开环控制时，由灭弧功能限制电流电压；
闭环控制时，由反馈环控制恒定电流；

6.4、电源保护功能
过温保护：功率器件温度大于60℃，保护直到温度开关复位；无风扇吹风和无水流保护：水流开关不闭合，系统停止工作

6.5、运行环境适应
防护等级：IP45
工作温度：0℃~50℃
25℃相对湿度：20%~85%；
空气中不得含有腐蚀性蒸汽、颗粒、导电颗粒以及吸潮后会变成导电的颗粒；
风冷，自然进风。
水冷，冷却水：进水温度≤30°C，水压1.5–4.0Kg/mm2,采用同所配水嘴尺寸大小【8mm（内径）×12mm（外径）】配套的水管，不得随意减小冷却水管的内径，建议使用标准水管内、外径）。

6.6、通信：RS485;
使用与维护

6.7、本机操作
电源开、关机
电源开、关机预热设定/启/停；
静电除尘设定：启/停；
工作设定：启/停；

6.8、显示
电流电压显示；

灭弧显示；
故障显示；
其他显示；

6.9安全保护
(1)设备具有重载、轻载保护功能。设备重载、轻载时，设备的二次电流、二次电压应限制在额定值以下；
(2)自检和自恢复功能；
(3)一次过流保护功能；
(4)短路保护功能；
(5)IGBT（IPM）故障保护功能 ；
(6)设备开路保护功能 ；
(7)设备耐冲击功能 ；
(8)变压器油温超限保护功能；
(9)IGBT（IPM）超温保护功能；

6.10使用性能
(1)设备具有稳定性
(2)可靠性
(3)安全性
(4)环境适应性
(5)可测试性
(6)可维护性

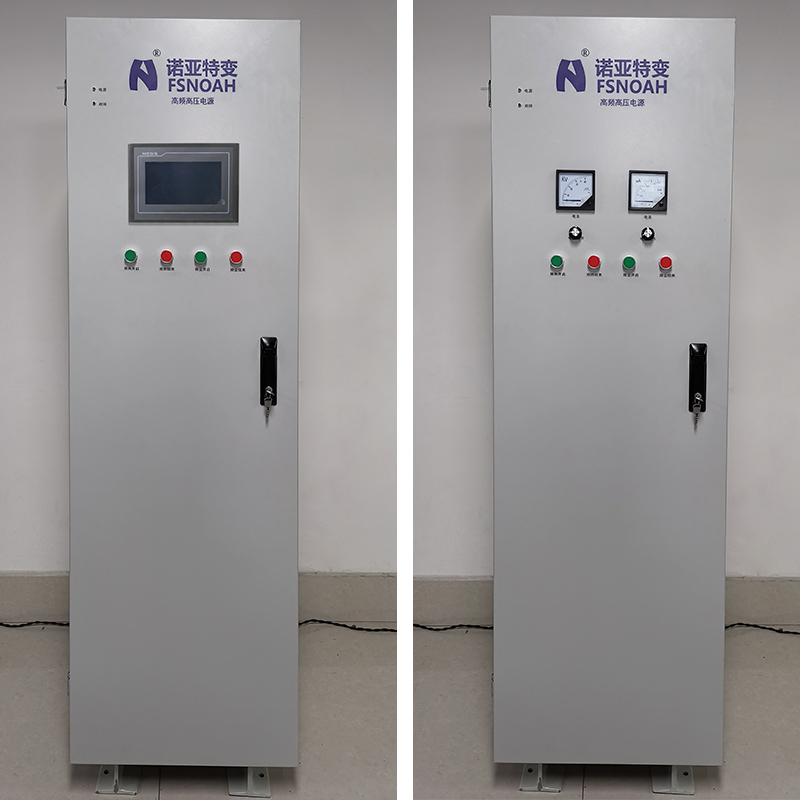

电脑版和基础版风冷控制器：

高压发生器：

产品试验场景：

产品使用现场实拍：
