—— 高频整流氧化电镀电源 ——
产品概述
本系列电镀电源涵盖四大技术类型，满足差异化电镀需求：
- 普通型：NY0160F(S)、NY01B0F(S)
- 换向型：NY0260F(S)、NY02B0F(S)
- 低纹波型：NY0360F(S)、NY03B0F(S)
- 换向低纹波型：NY0460F(S)、NY04B0F(S)
核心技术特点
1. 智能控制体系
- 工控机+彩色触摸屏：信息集中显示，操作界面10分钟可掌握，支持参数预设与工艺存储；
- 远程实时监控：工作状态与数据通过局域网同步，管理人员可随时调阅分析（支持PROFIBUS/工业以太网）；
- 多接口兼容：预留丰富通讯接口，适配各类工业协议扩展。
2. 高可靠性设计
- 双通道热备冗余：无扰动切换技术确保零中断，通道自跟踪无需辅助；
- 关键器件双电源供电：并联设计避免单点故障，提升运行安全性；
- 在线维护支持：控制板卡支持热插拔，检修不停机。
3. 高效能整流技术
- 专利整流结构：同相逆并联/非同相逆并联接线，优化电磁兼容性，降低损耗；
- 宽范围调压：有载调压变压器粗调 + 晶闸管细调，支持 0~额定值 无级输出；
- 多脉波整流：单机支持6/12/24脉波，减少谐波干扰（24脉波纹波≤0.2%）。
4. 灵活结构配置
- 冷却系统：
- 控制柜：自然冷却（低功耗设计）；
- 整流柜：水冷/风冷可选（10KA电流适配风冷，高负载选水冷）；
- 进出线定制：按用户场景定制线缆布局（顶部/底部/侧向）。
技术参数
类别 参数项 规格值 输入特性 额定输入电压 AC 380V ±10% 输出特性 额定输出电压 22V（0~22V可调） 额定输出电流 10,000A（峰值120,000A） 恒流/恒压精度 ≤0.5% 输出波形 高频方波/直流/叠加波形 能效指标 整机效率 ≥92%（水冷模式≥95%） 功率因数 ≥0.92 结构设计 整流方式 三相全控桥/双反星形带平衡电抗器 冷却方式 控制柜自然冷，整流柜水冷/风冷 防护等级 IP20（可选IP54防腐蚀外壳） 环境适应性 工作温度 -20℃~55℃ 湿度范围 ≤90%（无冷凝）
应用领域适配方案
领域 推荐电源类型 技术优势 精密电子电镀 换向低纹波型 24脉波整流 + 智能恒流（精度1‰） 大型工件电镀 普通型/低纹波型 10,000A大电流 + 水冷温控 贵金属电镀 双脉冲型 正负脉冲交替，镀层致密性提升30% 连续生产线 全系列 热备冗余 + 在线维护，保障24h运行
—— 实拍产品视频 ——
—— 实拍产品 ——
-

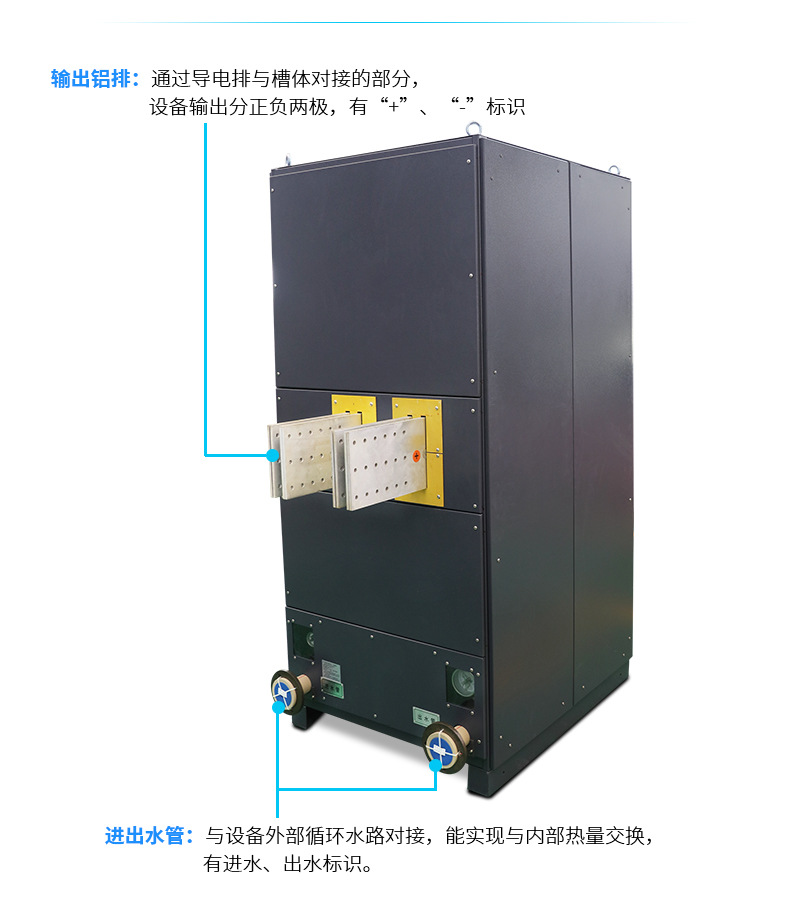

高频整流氧化电镀电源
