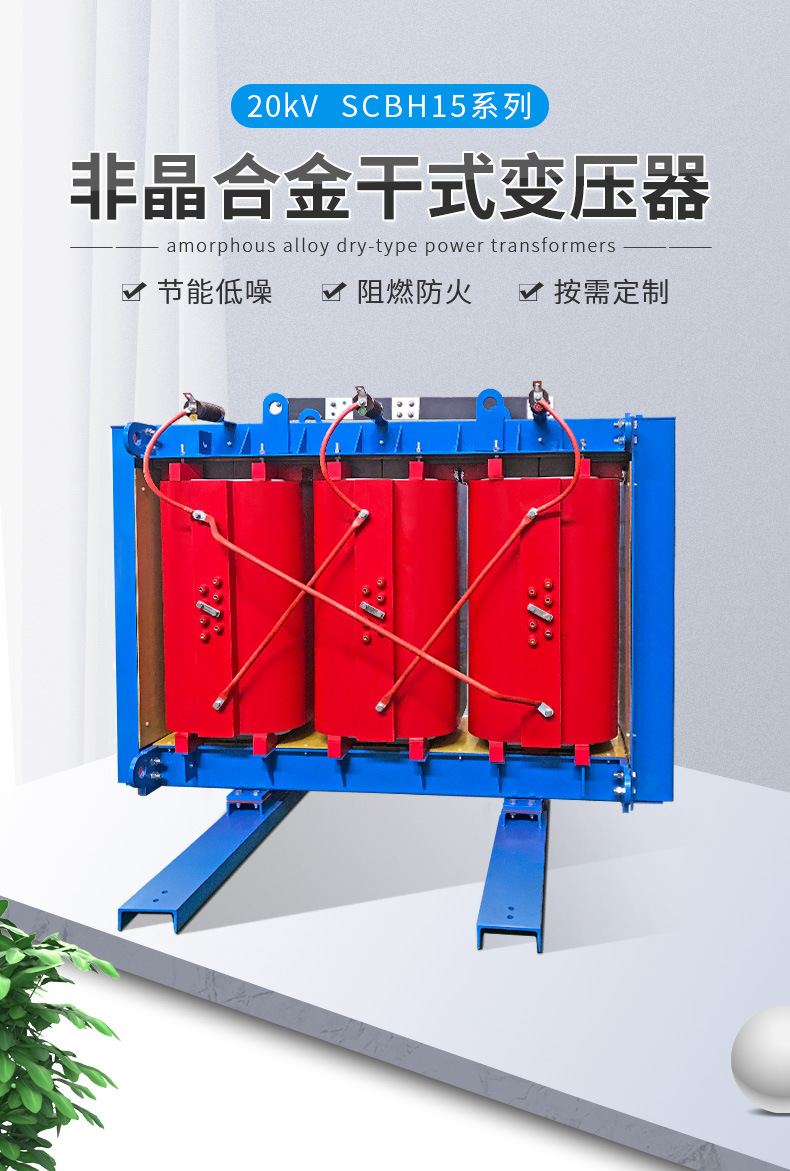

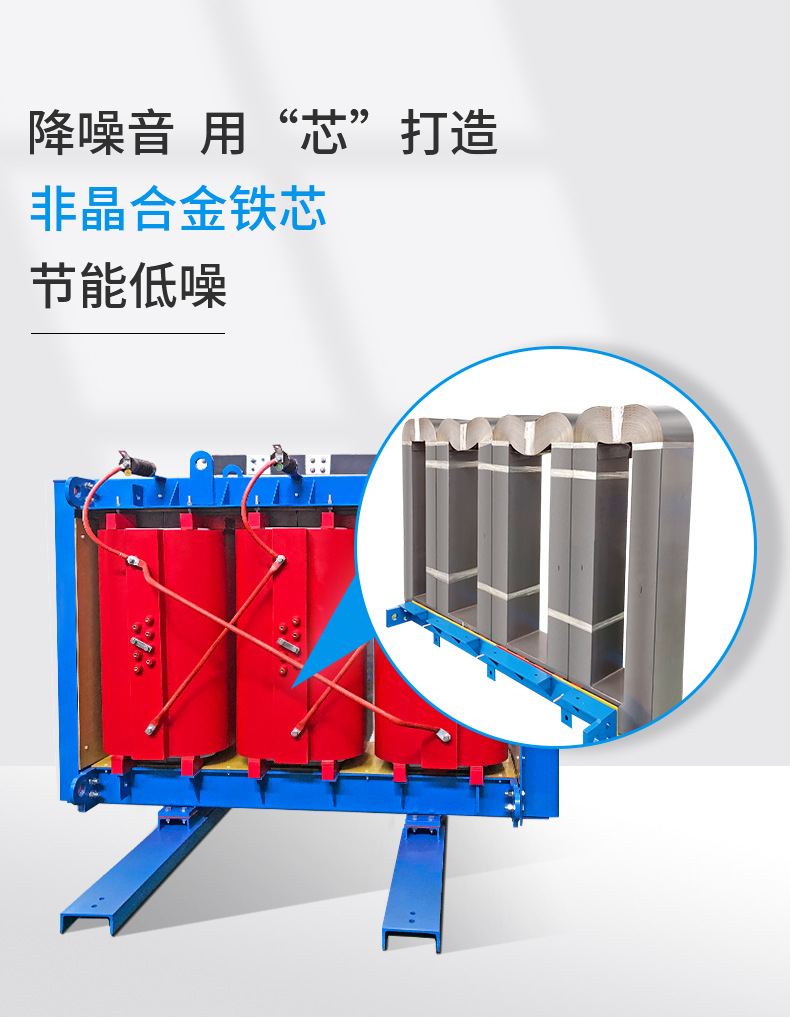

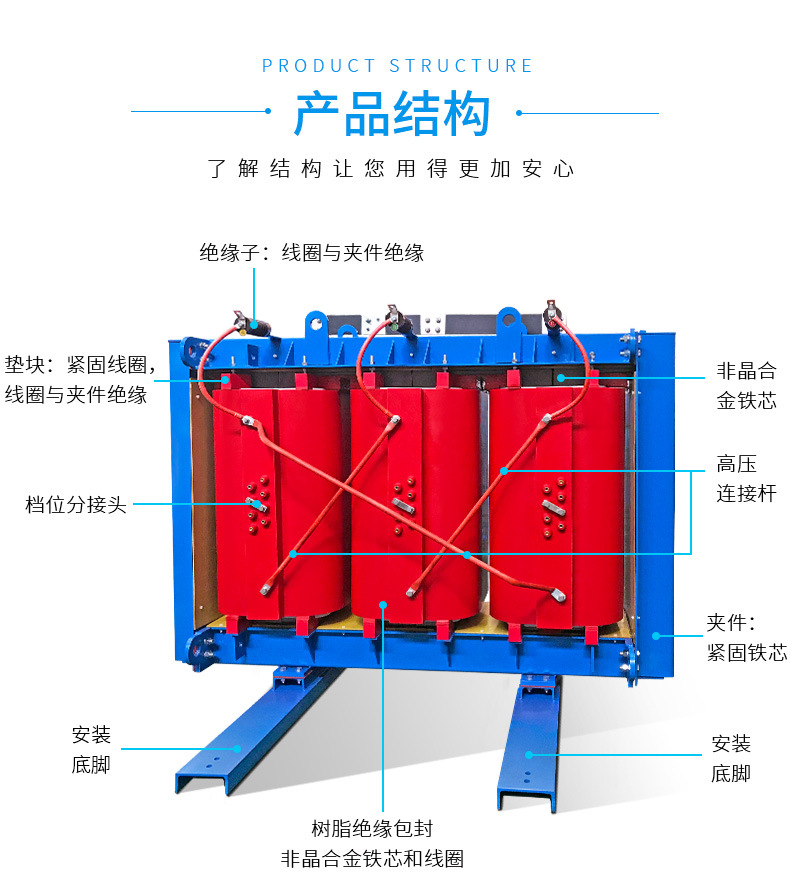

SCBH15非晶合金干式变压器是用非晶合金制作铁芯的变压器。非晶合金材料的金属原子排列呈无序非晶状态,它的去磁与被磁化过程极易完成,较硅钢材料铁芯损耗降低,达到节能效果。变压器的涡流损耗与铁芯材料厚度成正比,与电阻率成反比,磁滞损耗与磁滞回路所包络的面积成正比。非晶合金带材的厚度小,电阻率是冷轧硅钢片的3倍左右,因此,由非晶合金制成的铁芯,它的涡流损耗比冷扎硅钢片制成的铁芯要小很多。另外,非晶合金的矫顽力远小于4A/m,是冷轧硅钢片的1/7左右,非晶合金的磁滞回线所包络的面积远远小于冷轧钢片,因此非晶合金的磁滞损耗比冷轧硅钢片的小很多,其铁芯损耗非常低,比传统硅钢片铁芯变压器的空载损耗低75%左右,是目前非常理想的低损耗节能变压器。由于损耗低,非晶合金变压器发热少、温升低,运行性能非常稳定。
适用范围:
SCBH15系列非晶合金干式变压器可用于高层建筑、商业中心、地铁、机场、车站、工矿企业和发电厂,特别适用易燃、易爆和防火要求高的场所。
因此,非晶合金干式变压器是供电网络中非常理想的节能型配电设备,它能使用到场所也是十分多,如:高速路上用非晶合金变压器、高层建筑非晶干变、商业中心非晶干式变压器、地铁非晶变压器、机场非晶合金干式变压器、车站非晶变压器、工矿企业非晶干变和发电厂非晶变压器。
规格容量大小及包装也可按顾客提供图纸等,要求加工订做,欢迎来本公司参观指导洽谈工作!
图文说明
20KV SCBH15系列非晶合金干式电力变压器技术参数 SCBH15 series amorphous alloy dry-type power transformers technical parameters 产口型号 额定电压 联结 组别 空载 损耗(KW) 不同绝缘耐热等级的负载损耗(kw) 空载电流(%) 短路阻抗(%) 高压 高压分接范围 低压 130级(B) 155级(F) 180级(H) (kV) (kV) (100℃) (120℃) (145℃) SCBH15-50/20
20
22
24
±2.5%±5% 0.4 Dn11 0.11 1.16 1.23 1.31 0.7 6 SCBH15-100/20 0.17 1.87 1.99 2.13 0.7 SCBH15-160/20 0.21 2.33 2.47 2.64 0.6 SCBH15-200/20 ±2x2.5%±5% 0.23 2.77 2.94 3.14 0.6 SCBH15-250/20 0.26 3.22 3.42 3.66 0.5 SCBH15-315/20 0.3 3.85 4.08 4.36 0.5 SCBH15-400/20 0.36 4.56 4.84 5.18 0.5 SCBH15-500/20 0.41 5.46 5.79 6.19 0.5 SCBH15-630/20 0.48 6.45 6.84 7.32 0.5 SCBH15-800/20 0.55 7.79 8.26 8.84 0.4 SCBH15-1000/20 0.64 9.22 9.78 10.4 0.4 SCBH15-1250/20 0.74 10.8 11.5 12.3 0.4 SCBH15-1600/20 0.86 13 13.8 14.8 0.3 SCBH15-2000/20 1.06 15.4 16.3 17.5 0.3 SCBH15-2500/20 1.29 18.2 19.3 20.7 0.3 SCBH15-1600/20 0.86 14.3 15.2 16.3 0.3 8 SCBH15-2000/20 1.06 16.8 17.8 19.1 0.3 SCBH15-2500/20 1.29 20 21.2 22.7 0.3 说明:表中尺寸及重量仅供参考,以实际设计为准。

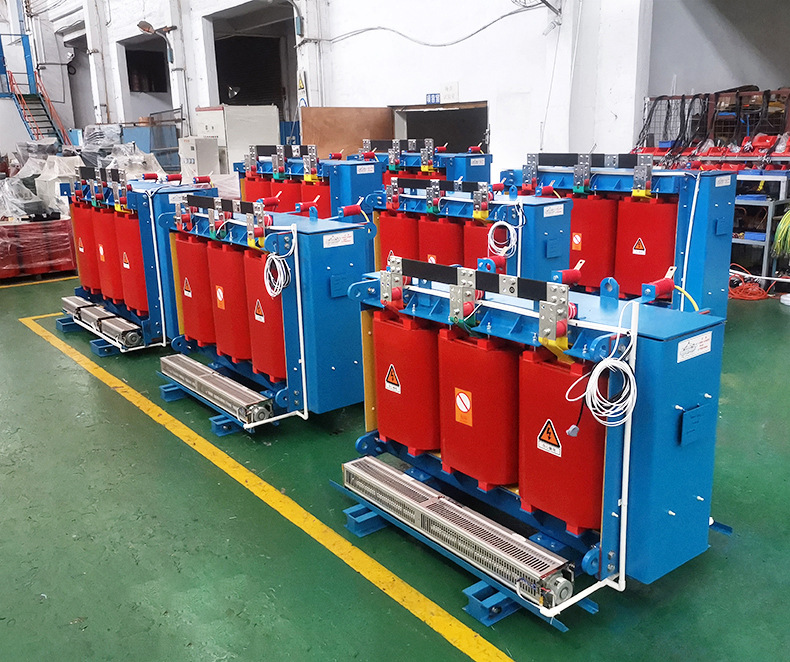

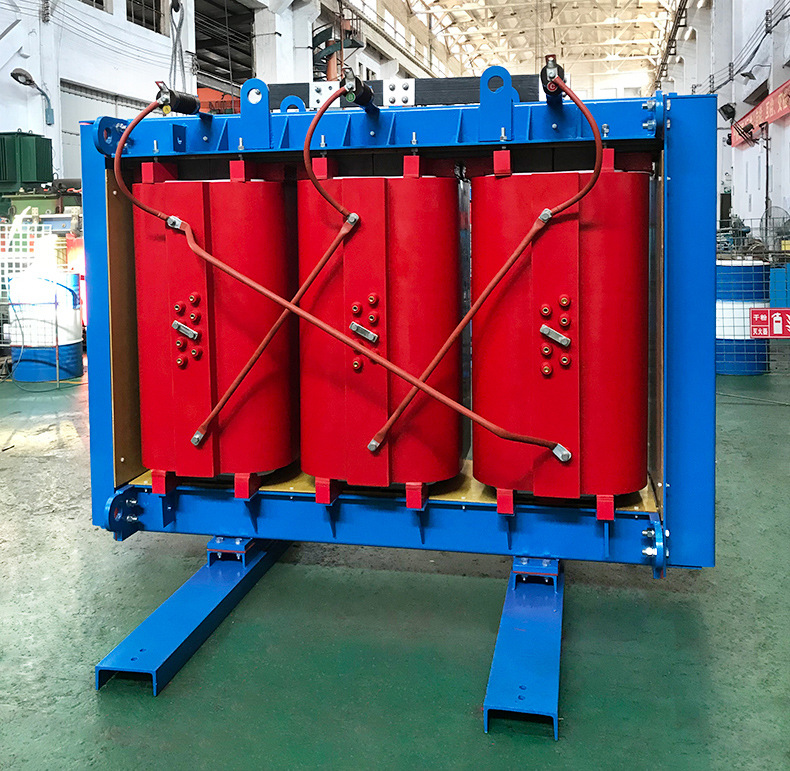

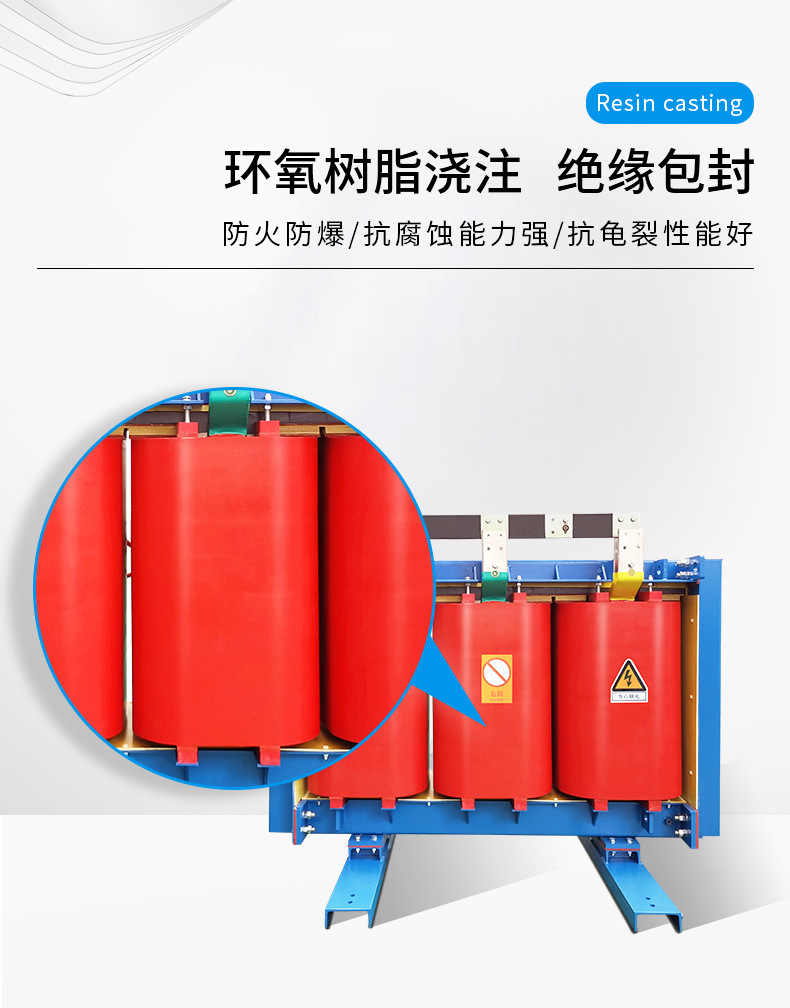

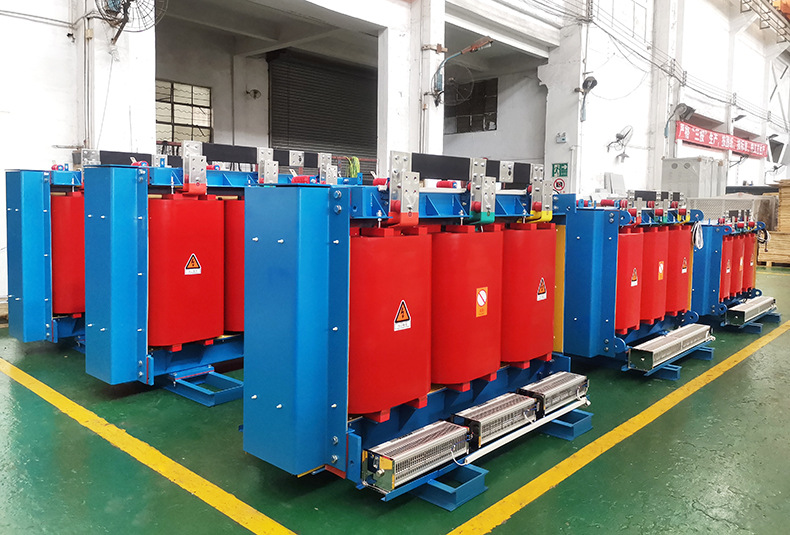

SCBH15-800kVA/20kV 非晶合金干式变压器
