产品型号：SCB10-3150/10.5
额定容量：3150kVA
额定电压：10.5/0.4kV分接范围：±1x5%
额定频率：50Hz
相 数：3相
短路阻抗：6.57%
联结组标号：Yyn0
产品特点：
♦ 全新硅钢片铁芯制造，提高铁芯机械强度，降低噪声 。
♦ 防火、防爆、维护简单，局部放电量小，运行寿命长。
♦ 防潮及耐腐蚀能力强，尤其适合在恶劣的环境条件下工作，停运后不需干燥处理即可投入运行。♦ 浇注线圈的整体机械强度高，承受突发短路能力强。
♦ 体积小，重量轻，噪音低，运行效率高，占地空间少，安装简单。
♦ 可根据客户需求，配备温度保护及外壳防护装置。
SCB10(11）系列10kV级树脂绝缘干式电力变压器技术参数
产品名称 空载损耗（W） 负载损耗(120℃)（w） 空载电流(%) 短路阻抗(%) 总重(kg) 轨迹及安装尺寸(mm) 外形参考尺寸 长X宽X高(mm) SC10/(11)-50/10 270/240 1000 2 4 390 660 550 1000x880x1030 SC10/(11)-80/10 370/320 1380 1.5 570 660 550 1030x880x1060 SC10/(11)-100/10 400/350 1570 1.5 630 660 550 1060x880x1090 SC10/(11)-125/10 470/410 1850 1.3 815 660 550 1150x950x1140 SC10/(11)-160/10 540/480 2130 1.3 860 660 580 1120x950x1140 SC10/(11)-200/10 620/550 2530 1.1 1000 820 600 1140x950x1160 SC10/(11)-250/10 720/630 2760 1.1 1150 820 600 1160x950x1180 SCB10/(11)-315/10 880/770 3470 1 1310 820 660 1060x1250x1290 SCB10/(11)-400/10 980/850 3990 1 1490 820 660 1100x1250x1390 SCB10/(11)-500/10 1160/1020 4880 1 1930 1070 660 1190x1350x1500 SCB10/(11)-630/10 1340/1180 5880 0.85 1970 1070 820 1430x1350x1500 SCB10/(11)-630/10 1300/1130 5960 0.85 6 1970 1070 820 1430x1350x1500 SCB10/(11)-800/10 1520/1330 6960 0.85 2280 1070 820 1380x1450x1550 SCB10/(11)-1000/10 1770/1550 8130 0.85 2750 1070 820 1450x1500x1630 SCB10/(11)-1250/10 2090/1830 9690 0.85 3380 1070 820 1520x1500x1770 SCB10/(11)-1600/10 2450/2140 11730 0.85 3850 1070 1070 1620x1500x1870 SCB10/(11)-2000/10 3050/2700 14450 0.7 4500 1070 1070 1620x1500x1990 说明 1 表中斜线上方的空载损耗值适用于SCB10型系列，斜线下方的空载损耗值适用于SCB11型系列。 2 表中尺寸及重量仅供参考，以实际设计为准。
-

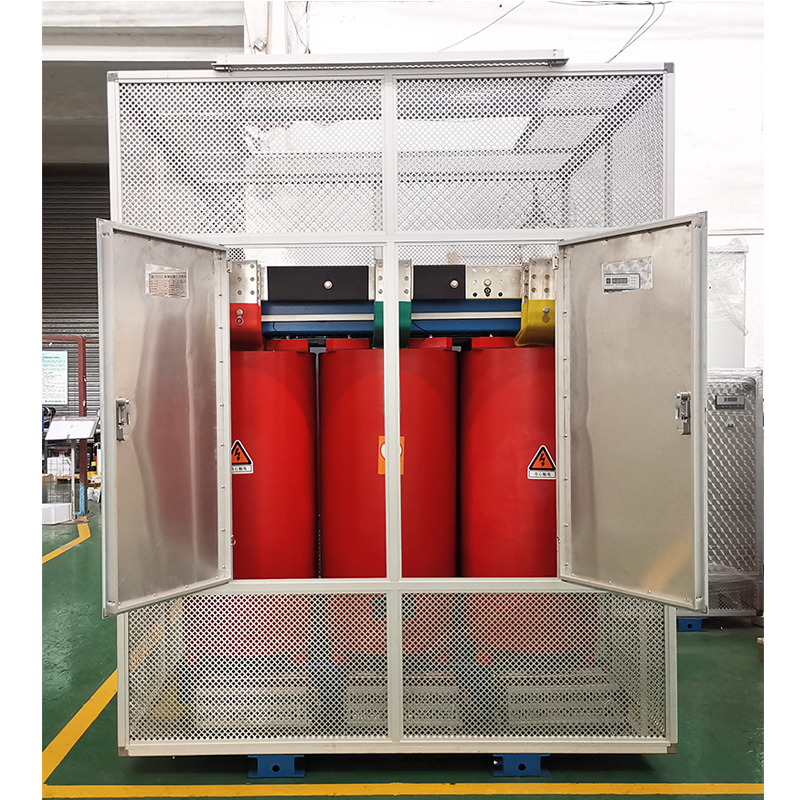

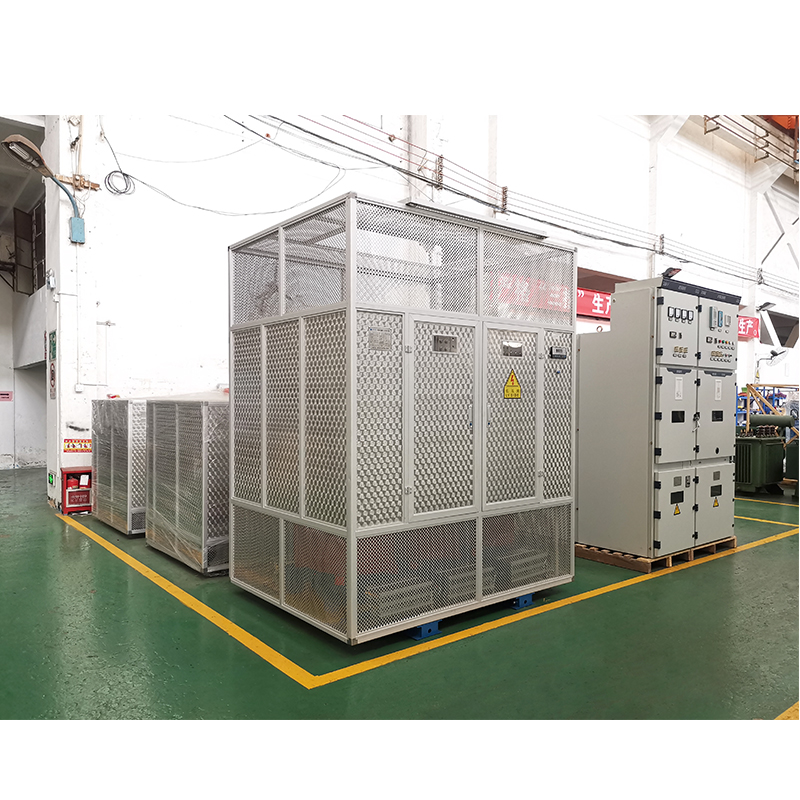

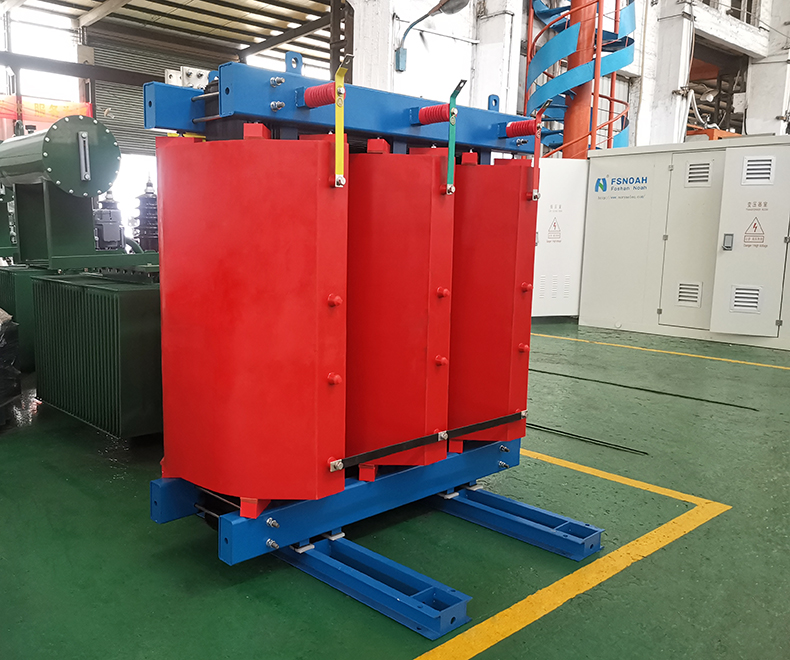

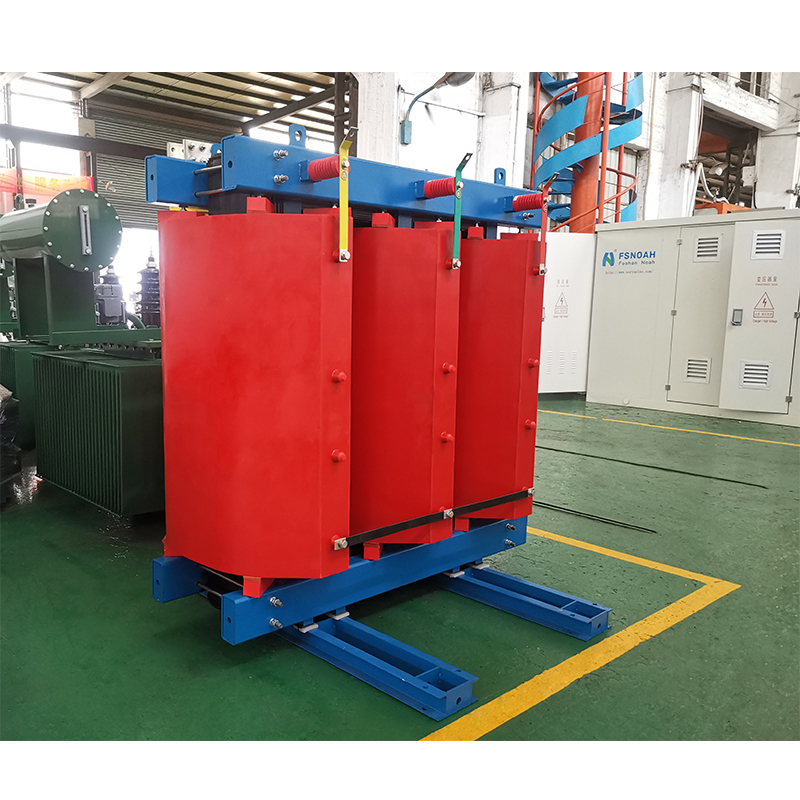

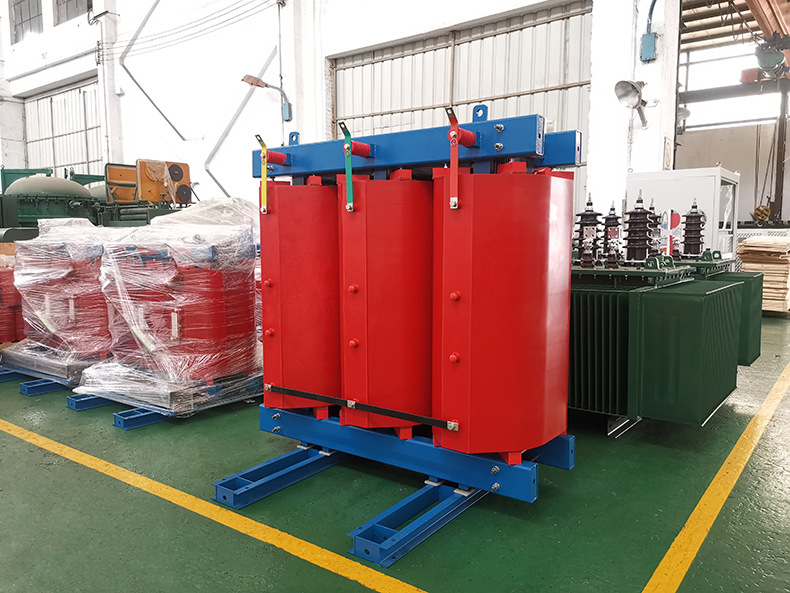

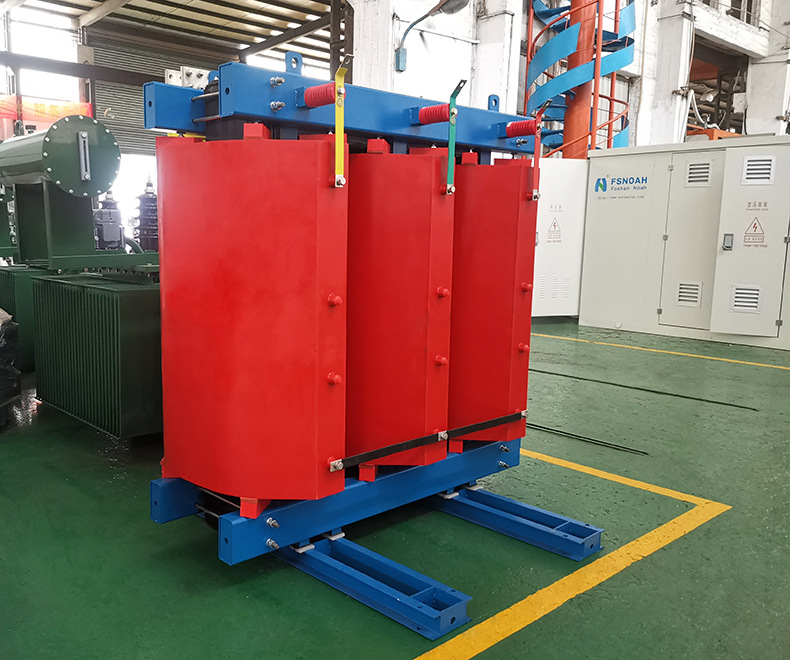

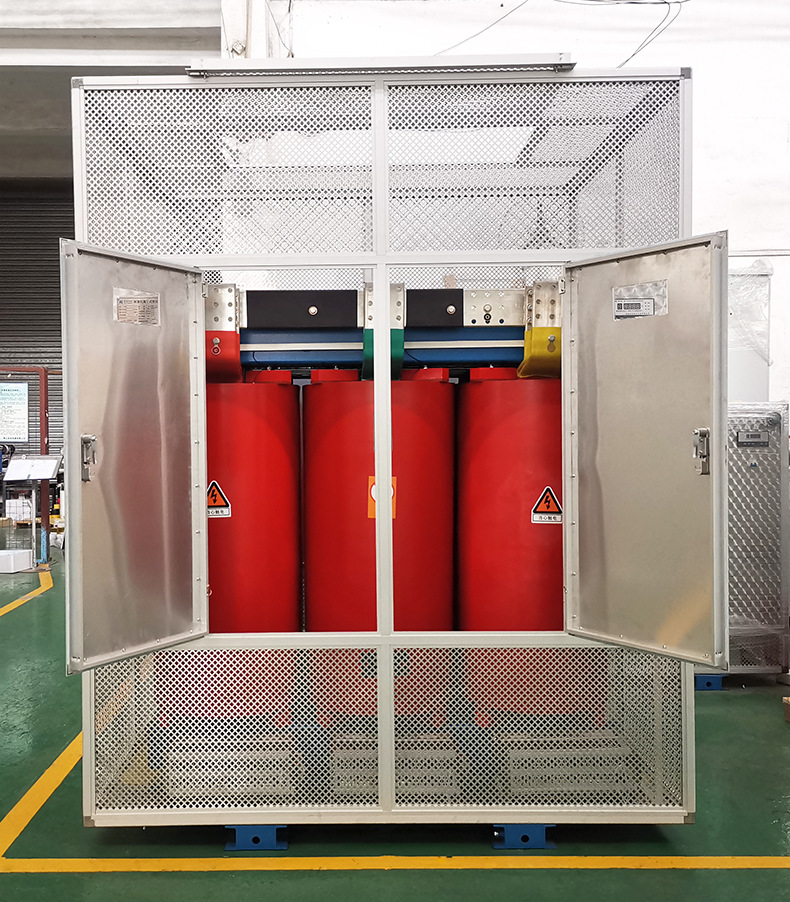

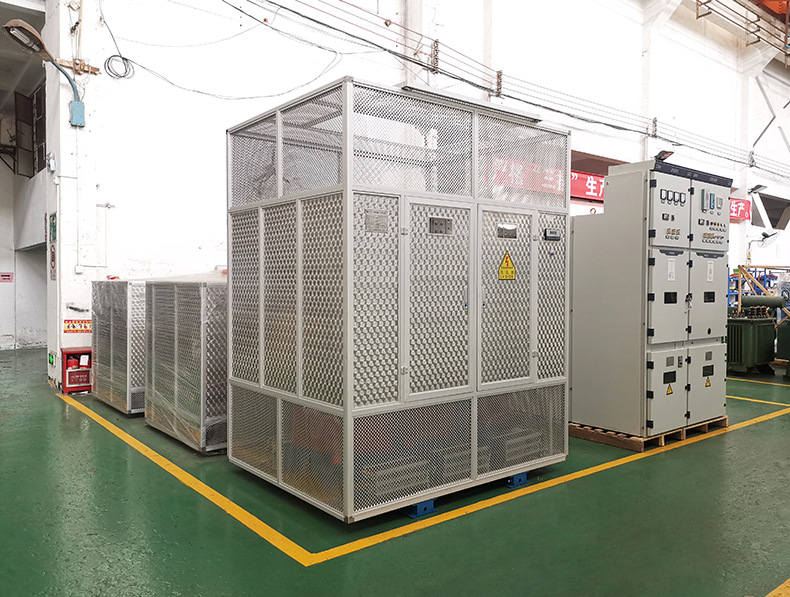

SCB10-3150kva/10kv干式变压器
