S11-M-630/33/0.4 油浸式变压器
产品实拍视频展示
一. 产品概述
S11-M-630/33/0.4油浸式变压器是新一代节能型配电设备，是S9系列的升级产品。它采用全密封波纹油箱结构和优质冷轧取向硅钢片，具有低损耗、低噪声、高可靠性等特点。空载损耗较S9系列下降30%以上，空载电流下降70%以上，噪声水平降低5dB以上。广泛应用于电力系统、工业配电、商业建筑及可再生能源项目等领域，是铁路及地方电力建设中理想的节能选用产品。
二. 技术参数
参数类别 参数值 产品型号 S11-M-630/33/0.4
额定容量 630 kVA 额定电压 (33000±2×2.5%) / 400 V 额定电流 11.02 / 909.3 A 联结组标号 Dyn11 额定频率 50 Hz 相数 三相 冷却方式 ONAN (油浸自冷) 装置种类 户外式 空载损耗 810 W 负载损耗 6200 W 空载电流 0.6% 短路阻抗 4.5% 绝缘水平 LI75AC35/AC5 (或按GB1094标准) 注：以上技术参数仅供参考，具体以实际产品铭牌和说明书为准。
三. 制造工艺特点
3.1 铁芯工艺
-
材料：采用优质冷轧取向高导磁硅钢片（如30P系列），45°全斜接缝多级步进叠片工艺。
-
特点：铁芯表面涂覆固化漆，级间结合紧密。采用不叠上铁轭工艺和专用定位工装，在气动翻转台上叠装，保证损耗低、噪声小。
-
效果：空载损耗和空载电流大幅降低，噪声水平下降。
3.2 线圈工艺
-
材料与结构：低压绕组除小容量采用铜导线外，一般采用铜箔绕制的圆筒式结构；高压绕组采用多层圆筒式结构，使用纸包扁线或漆包线。
-
工艺：采用同绕技术和高速绕线机，确保绕线张紧力恒定、排线紧密紧凑。线圈经真空干燥处理，去除水分和气体。
-
效果：安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
3.3 油箱与密封工艺
-
油箱结构：采用波纹油箱全密封结构（箱沿可焊接或螺栓紧固），波纹片由冷轧钢板折叠成型，兼具散热和通过弹性形变调节油体积的功能，可取代储油柜。
-
密封技术：采用进口半液状硅胶作为密封材料，耐高温不易老化，密封性好。所有紧固件采用自锁防松螺母。
-
表面处理：油箱经喷砂除锈和静电粉末喷涂（如环氧树脂或丙烯酸树脂涂料），漆膜厚度大于150μm，防腐、耐候、抗老化。
3.4 总装与干燥
-
器身装配：在干净的平台上进行器身绝缘和引线装配，装配速度快，质量好且清洁卫生。器身装配后施加恒压预压力并干燥。
-
干燥与注油：器身和线圈采用真空干燥处理。变压器油采用真空滤油和注油工艺，有效去除内部潮气。
四. 产品特点
特点类别
具体描述
高效节能
空载损耗平均较GB/T6451标准降低30%，负载损耗平均降低25%，运行费用平均下降20%。
高可靠性
抗短路能力强；全密封结构设计，防止氧气、水分进入，减缓绝缘老化，延长使用寿命；免吊芯结构，能承受运输颠震。
长寿命与免维护
正常使用期内无需更换变压器油，维护成本低，设计寿命长达20年以上。
环保与适应性强
波纹油箱结构紧凑，占地面积小；适用于户外及易燃、易爆等防火要求高以及环境恶劣的场所。
安全防护
油箱能承受标准规定的lE压力和真空度的机械强度试验。设有压力释放阀，防止故障时压力过高导致事故扩大。
五. 应用领域
S11-M-630/33/0.4油浸式变压器因其节能、可靠、免维护的特点，广泛应用于以下场景：
应用领域
具体应用场景与价值
电力系统输配电
用于变电站、配电站，实现电压转换和电能传输，适用于10kV中压电网。
工业领域
为冶金、化工、矿山、大型工厂等高负荷、恶劣环境场所提供稳定电力。
商业与公共建筑
为高层建筑、商业中心、数据中心、医院、学校等配电，确保安全可靠供电。
基础设施
适用于地铁、机场、车站、铁路牵引变电所等重要交通枢纽的配电系统。
可再生能源项目
用于风电场、光伏电站的升压站，将新能源产生的电能升压后接入电网。
户外及特殊环境
因其全密封、防污、防腐蚀设计，特别适用于户外、潮湿、多尘、易燃易爆等特殊环境。
附：
S11系列50kVA~2500kVA油浸式变压器技术参数表
产品型号 额定电压 联结组别 空载损耗 (w) 负载损耗 (75℃)(w) 空载电流 (%) 短路阻抗 (%) 重量(kg) 轨迹 (mm) 外形参考尺寸长X宽X高(mm) 高压(kV) 高压分接范围 低压(kV) S11-50/35 33
38.5±2x2.5%
±5%0.4 Dyn11
or
Yyn0160 1200/1140 1.3 6.5 940 820 1200x800x1700 S11-100/35 230 2010/1910 1.1 1210 820 1250x840x1820 S11-125/35 270 2370/2260 1.1 1410 820 1400x860x1850 S11-160/35 280 2820/2680 1 1560 820 1570x860x1860 S11-200/35 340 3320/3160 1 1830 820 1700x920x1900 S11-250/35 400 3950/3760 0.95 1900 820 1900x960x1950 S11-315/35 480 4750/4530 0.95 2360 820 1950x1000x2000 S11-400/35 580 5740/5470 0.85 2490 820 2000x1050x2050 S11-500/35 680 6910/6580 0.85 2800 820 2050x1100x2100 S11-630/35 830 7860 0.65 4095 820 2390x1000x2200 S11-800/35 980 9400 0.65 4550 820 2420x1150x2250 S11-1000/35 1150 11500 0.65 4880 820 2450x1300x2300 S11-1250/35 1400 13900 0.6 5100 820 2480x1350x2360 S11-1600/35 1690 16600 0.6 5280 1070 2550x1490x2400 S11-2000/35 1990 19700 0.55 5380 1070 2632x1884x2537 S11-2500/35 2360 23200 0.55 6160 1070 2691x2276x2597 说明 1 表中斜线上方的负载损耗值适用于Dγn11联结组，斜线下方的负载损耗值适用于Yγn0联结组。 2 表中尺寸及重量仅供参考，以实际设计为准。
七.产品图片
-
-

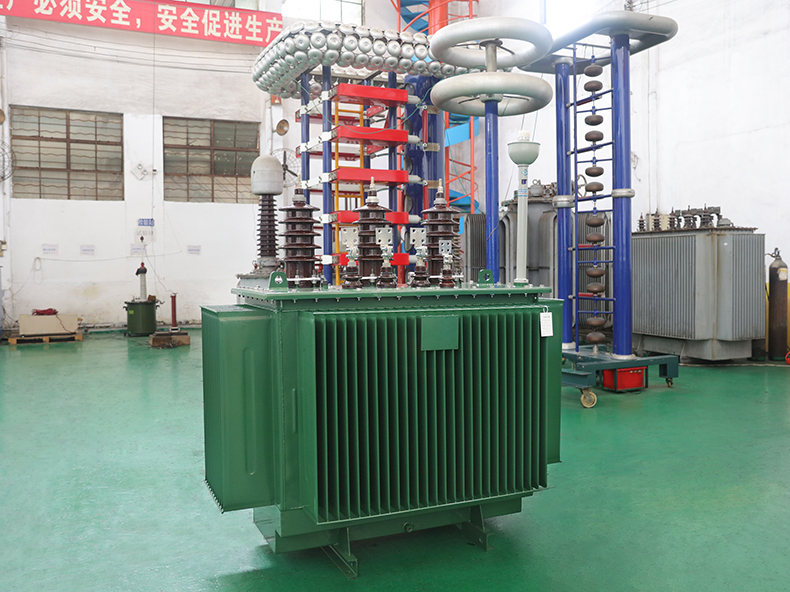

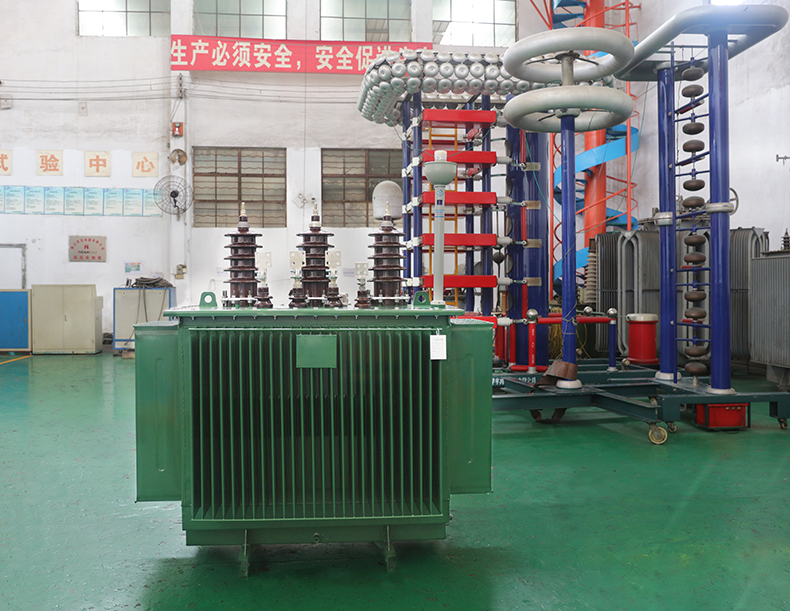

S11-630kVA/33kV油浸式变压器
