S11-4000kVA/33kV 油浸式变压器

    产品实拍视频展示

    一. 产品概述

S11-4000kVA/33kV油浸式变压器是新一代节能型配电设备，是S9系列的升级产品。它采用全密封波纹油箱结构和优质冷轧取向硅钢片，具有低损耗、低噪声、高可靠性等特点。空载损耗较S9系列下降30%以上，空载电流下降70%以上，噪声水平降低5dB以上​。广泛应用于电力系统、工业配电、商业建筑及可再生能源项目等领域，是铁路及地方电力建设中理想的节能选用产品​。

    二. 技术参数

注：以上技术参数仅供参考，具体以实际产品铭牌和说明书为准。

     三. 制造工艺特点

  3.1 铁芯工艺

• ​材料​：采用优质冷轧取向高导磁硅钢片​（如30P系列），45°全斜接缝多级步进叠片工艺。

• ​特点​：铁芯表面涂覆固化漆，级间结合紧密。采用不叠上铁轭工艺和专用定位工装，在气动翻转台上叠装，保证损耗低、噪声小。

• ​效果​：空载损耗和空载电流大幅降低，噪声水平下降。

  3.2 线圈工艺

• ​材料与结构​：低压绕组除小容量采用铜导线外，一般采用铜箔绕制的圆筒式结构；高压绕组采用多层圆筒式结构，使用纸包扁线或漆包线。

• ​工艺​：采用同绕技术和高速绕线机，确保绕线张紧力恒定、排线紧密紧凑。线圈经真空干燥处理，去除水分和气体。

• ​效果​：安匝分布平衡，漏磁小，机械强度高，抗短路能力强。

  3.3 油箱与密封工艺

• ​油箱结构​：采用波纹油箱全密封结构（箱沿可焊接或螺栓紧固），波纹片由冷轧钢板折叠成型，兼具散热和通过弹性形变调节油体积的功能，可取代储油柜​。

• ​密封技术​：采用进口半液状硅胶作为密封材料，耐高温不易老化，密封性好。所有紧固件采用自锁防松螺母​。

• ​表面处理​：油箱经喷砂除锈和静电粉末喷涂​（如环氧树脂或丙烯酸树脂涂料），漆膜厚度大于150μm，防腐、耐候、抗老化。

  3.4 总装与干燥

• ​器身装配​：在干净的平台上进行器身绝缘和引线装配，装配速度快，质量好且清洁卫生。器身装配后施加恒压预压力并干燥。

• ​干燥与注油​：器身和线圈采用真空干燥处理。变压器油采用真空滤油和注油工艺，有效去除内部潮气。

    四. 产品特点

    五. 应用领域

S11-4000kVA/33kV油浸式变压器因其节能、可靠、免维护的特点，广泛应用于以下场景：

附：

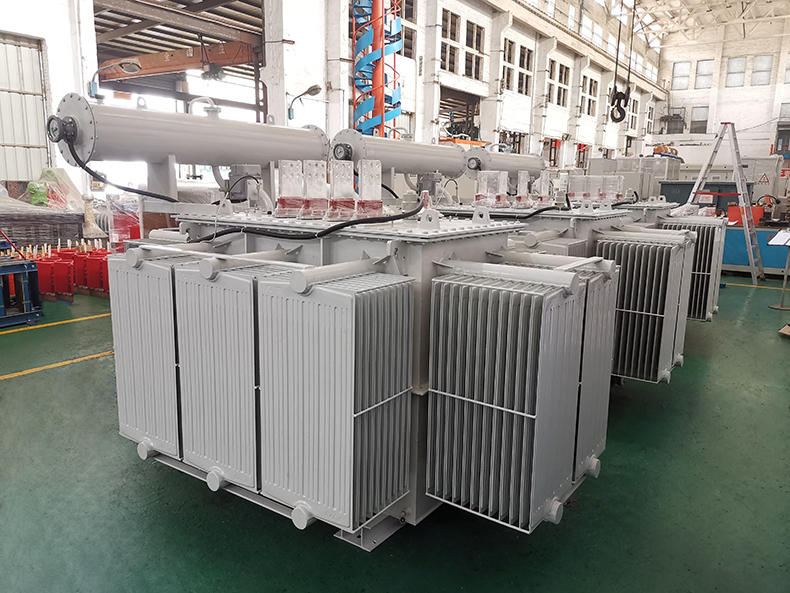

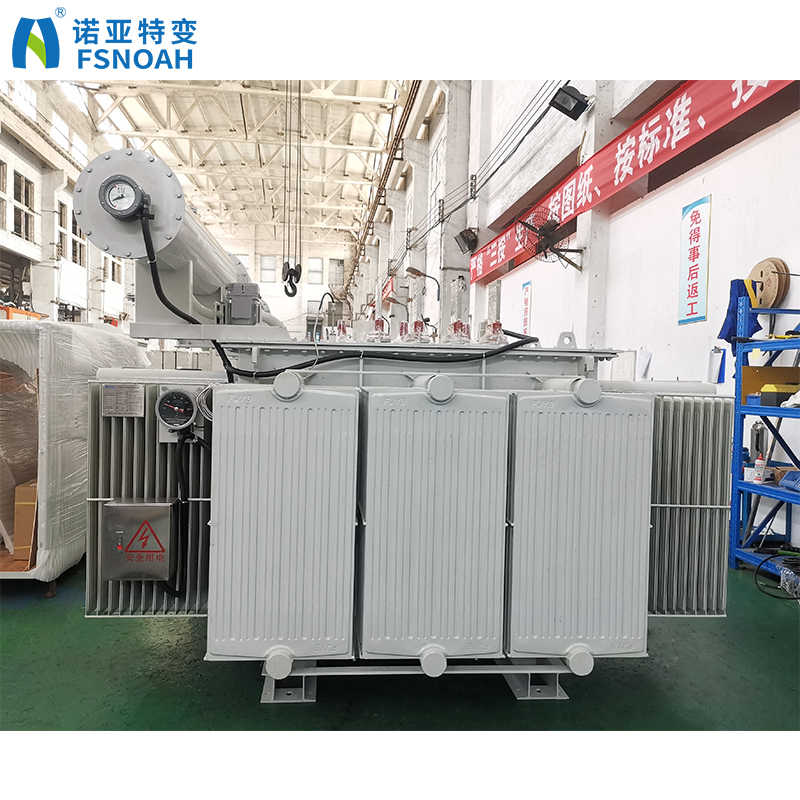

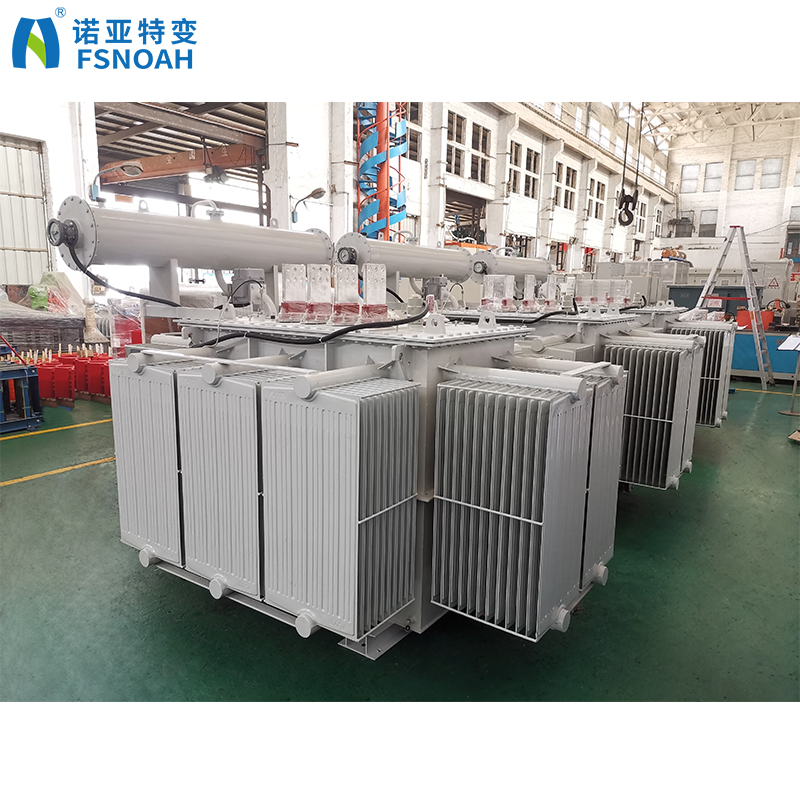

   七.产品图片
