有载调压油浸式变压器

   产品实拍视频

   一.产品介绍

有载调压油浸式变压器是一种通过电磁感应原理工作的电力设备，其器身浸入绝缘油中，利用油强化绝缘与散热。该变压器可在带负载条件下自动或手动对有载开关进行操作，或通过远程调压控制器实现调压，是在常规油浸式配电变压器基础上开发的升级产品，​特别适用于电网电压波动较大较频繁的地区​。其额定容量覆盖范围广，并能根据客户的特定需求进行定制，以满足各种不同的操作条件和环境需求，从而提高设备的可靠性和安全性。

   二.产品特点

有载调压油浸式变压器融合了多项先进设计与制造工艺，旨在提升性能、效率和可靠性：

• ​铁芯结构​：采用冷轧晶粒取向硅钢片，45°全斜接缝、无中孔及环氧带绑扎结构，表面涂覆铁芯保护漆，有效降低损耗和噪声。采用夹件和拉板结构使铁芯整体稳定牢固，从而提高抗短路和冲击能力。

• ​线圈设计​：高压线圈通常采用多层圆筒式结构，低压线圈除小容量采用铜导线外，一般采用铜箔绕抽的圆筒式结构或箔式结构。绕组内部设有油导向结构，优化油流路径，从而降低温升及提高负载能力。

• ​散热与密封​：箱体采用波纹油箱全密封结构​（或全密封钟罩式结构），防止空气、水分与变压器油接触，减缓油品老化。通过波纹片的弹性形变来调节变压器油热胀冷缩的体积变化，散热效率高。冷却装置采用片式散热器，循环速度更快、散热效率高，提高过载能力。

• ​调压功能​：通过有载分接开关实现带负荷调压，采用电阻过渡电路完成分接头切换，能在不停电的情况下调整输出电压，保证供电质量。

• ​安全保护​：变压器设有压力释放阀、气体继电器​（能够监测油流速度与气体量并区分轻/重瓦斯信号）、油位计、温度计及吸湿器等保护装置，当变压器发生故障压力过高时，可可靠安全地释放压力、防止事故扩大。

• ​工艺与结构​：线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺，使变压器内部的潮气降至最低。所有绝缘件及绕组出头与引线焊接部位都进行了圆角化处理，器身上下均采用钢性定位，保证在各种运输条件下器身不移位。

   三.产品参数

以下以型号 SZ11-2500kVA/11kV 为例列出主要技术参数，不同型号或容量的参数会有所变化。

    四.应用领域

有载调压油浸式变压器因其稳定的电压调节能力和可靠性，适用于多种对供电质量有较高要求的场合：

• ​电网电压波动较大或频繁的地区​：通过有载调压开关在带负载条件下自动或手动调整电压，确保输出稳定。

• ​季节性负荷变化显著的场景​：如农村电网、水利灌溉区、北方“煤改电”地区、季节性旅游景区等，这些地区用电负荷在不同季节或时段差异大。

• ​对供电电压质量要求较高的用户​：如工矿企业、民用建筑、数据中心、商业中心、开发区及基础设施等，确保设备稳定运行。

• ​新能源领域​：如风电场、光伏电站的升压站，需要适应电压波动和进行电压调节。

• ​电力输配领域、基础设施领域、公共交通、建筑和住宅、工业领域、信息技术领域​：作为电力系统中的变电设备。

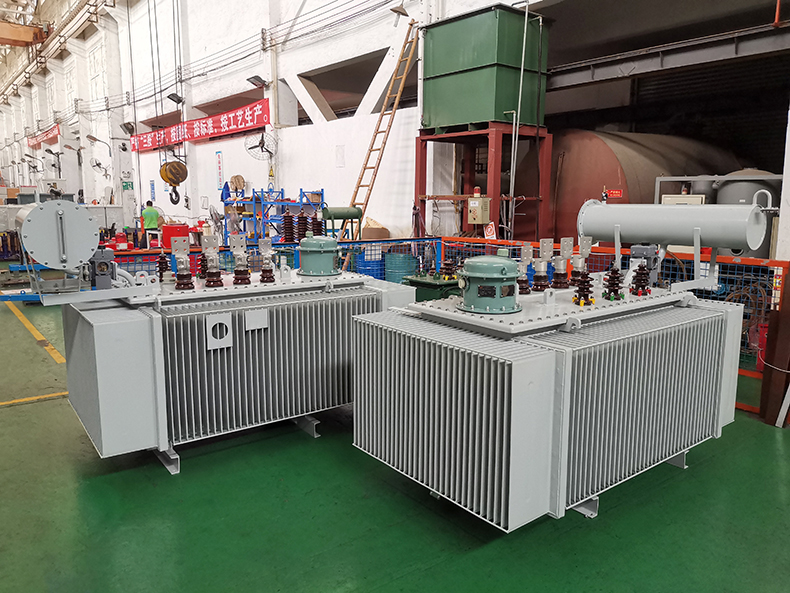

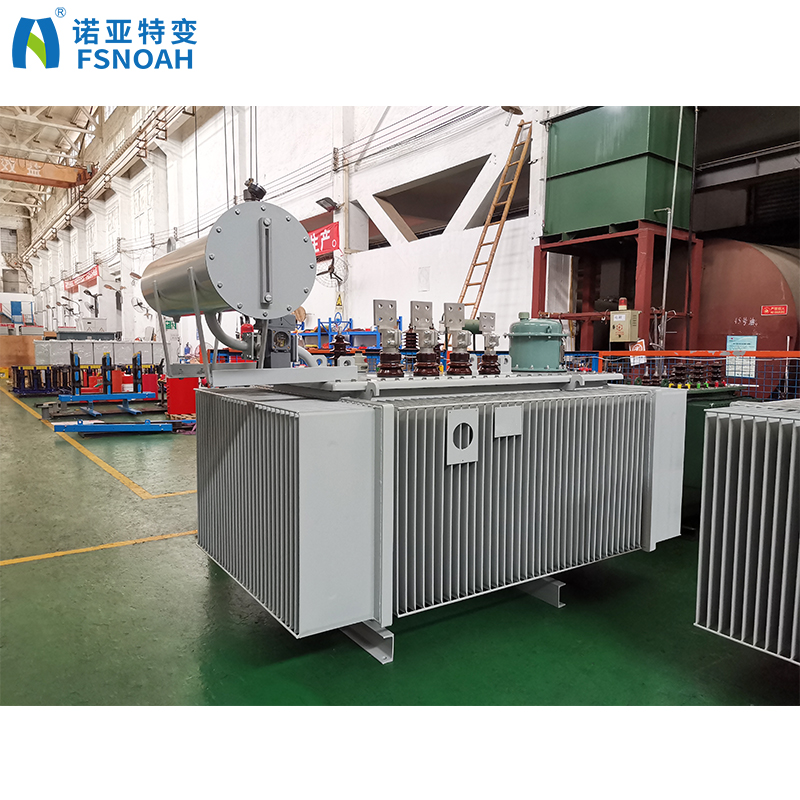

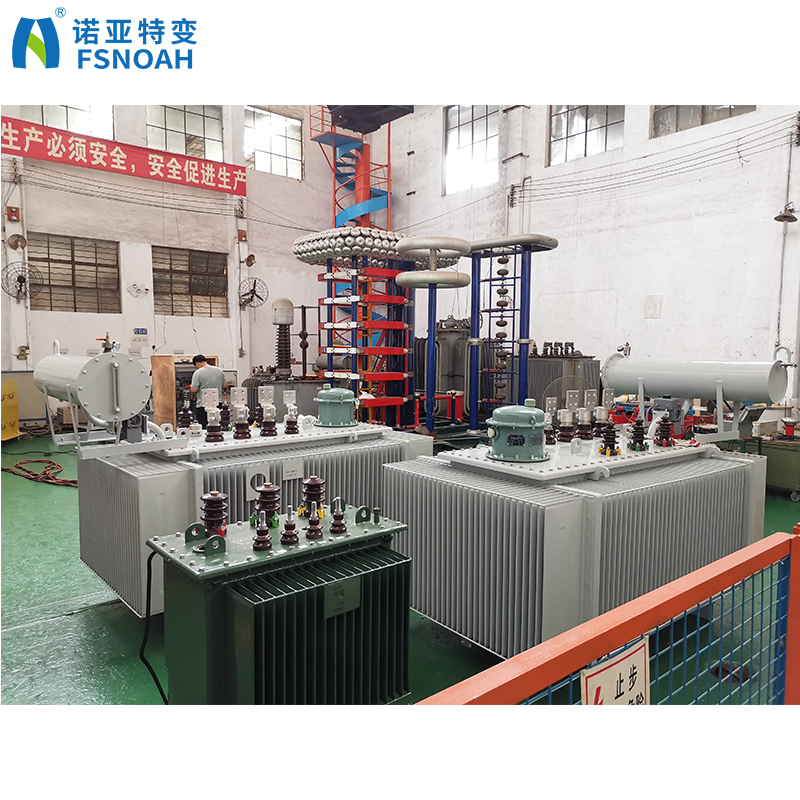

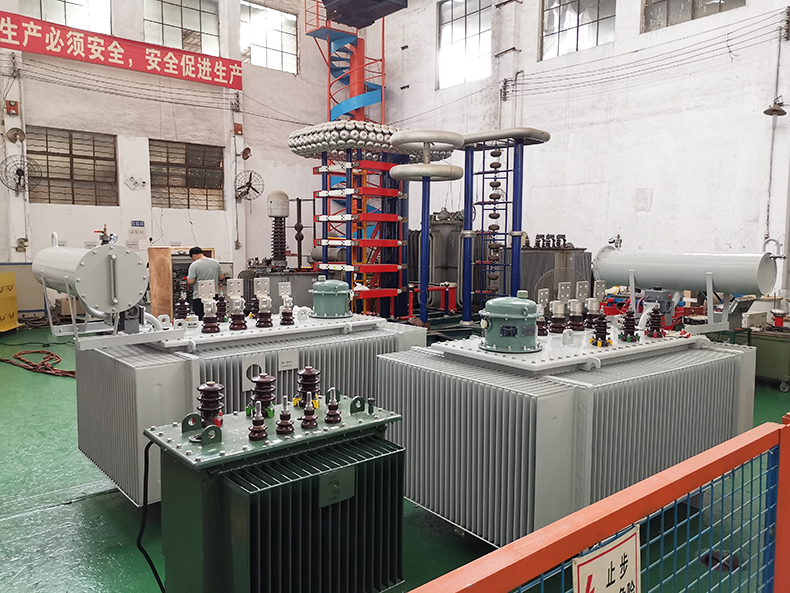

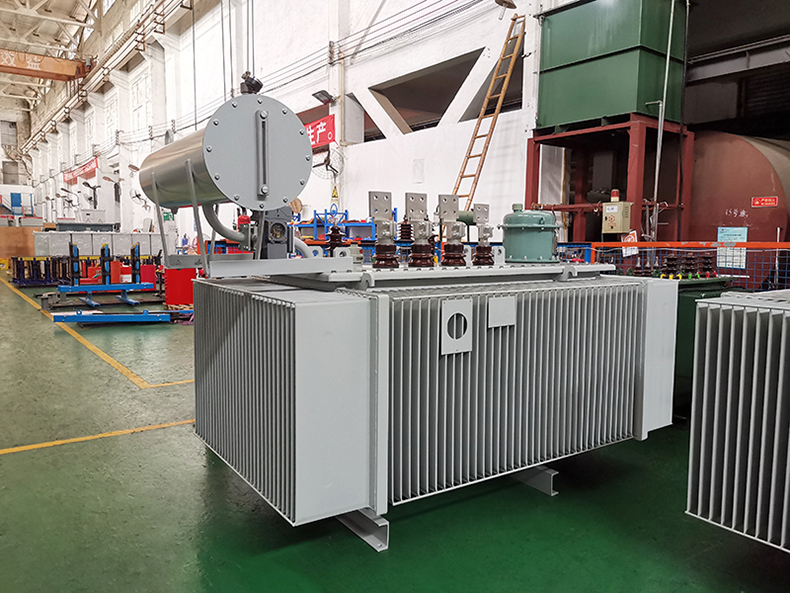

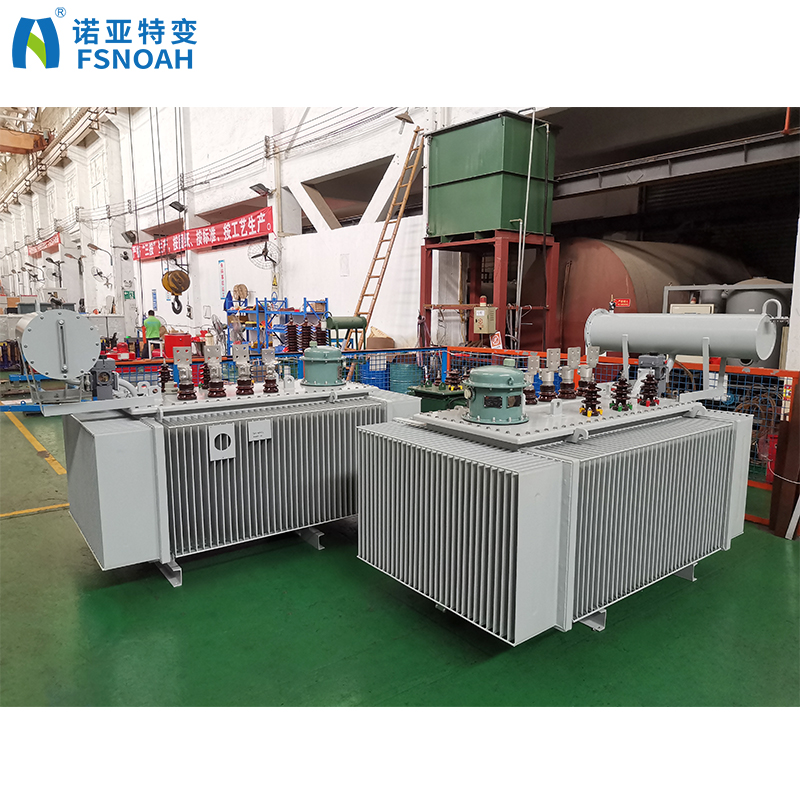

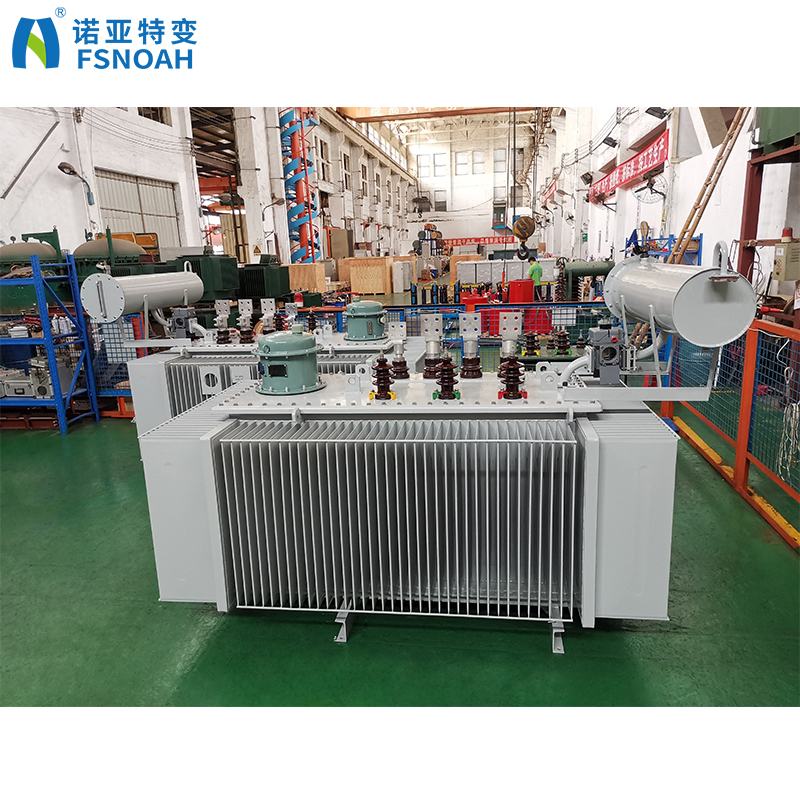

   五.产品图片
