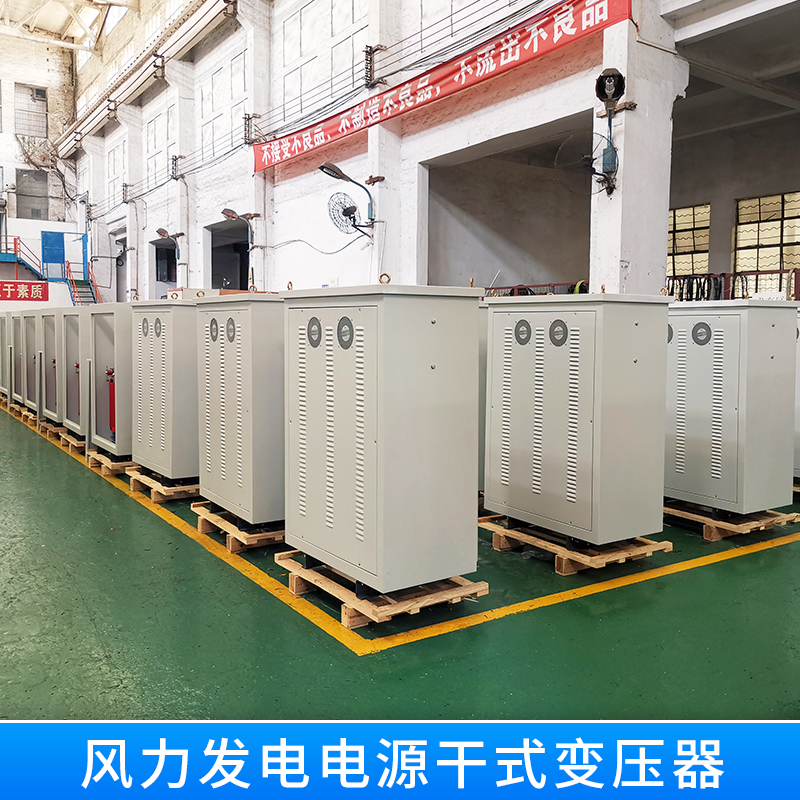

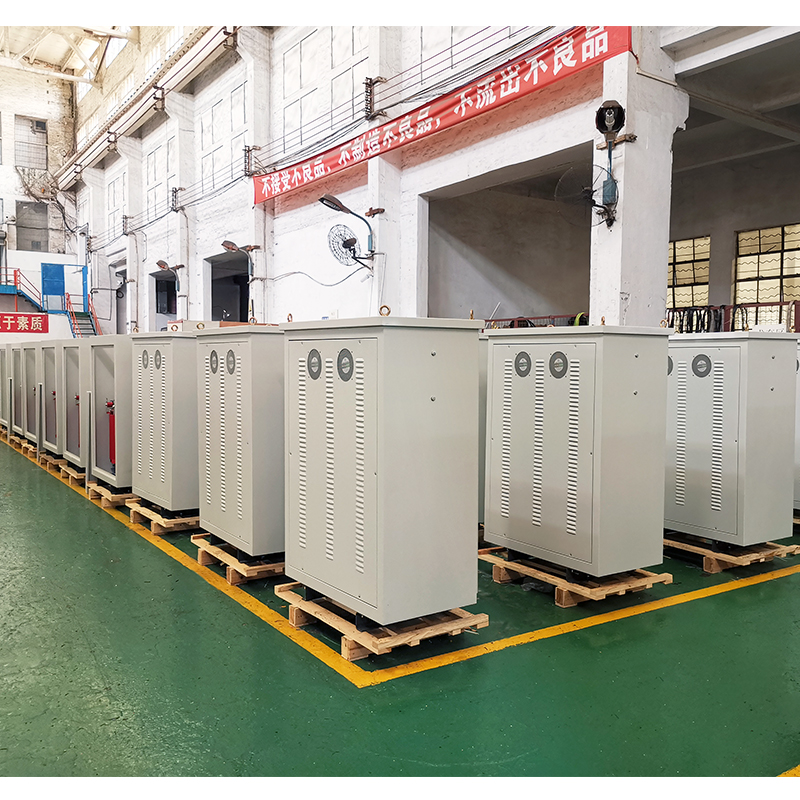

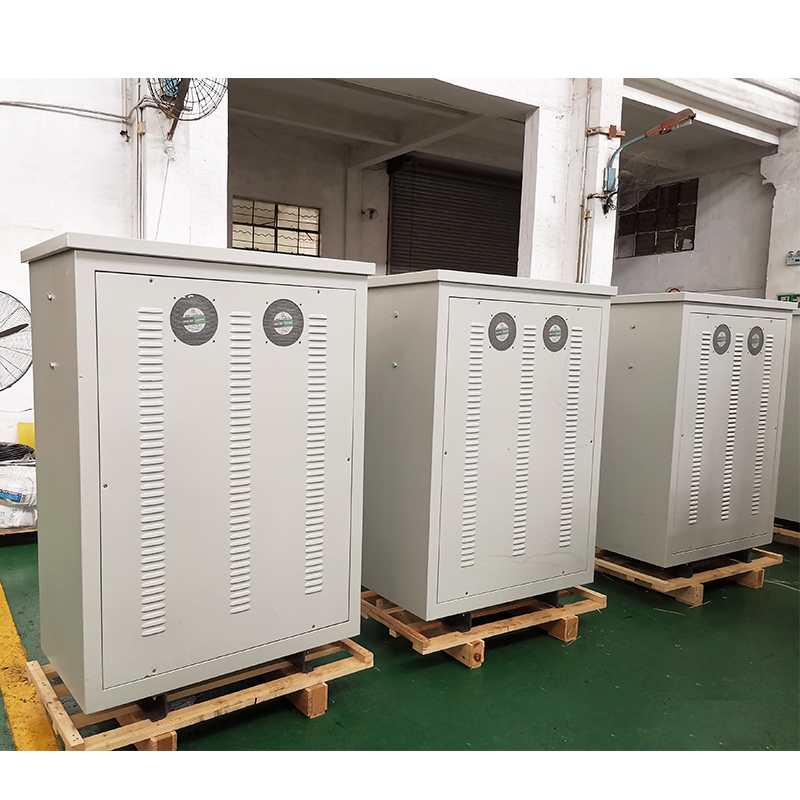

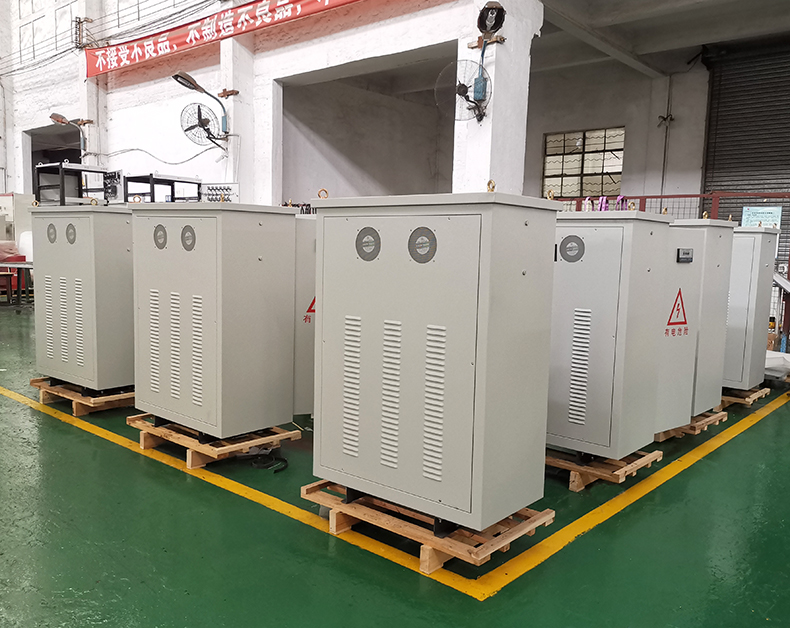

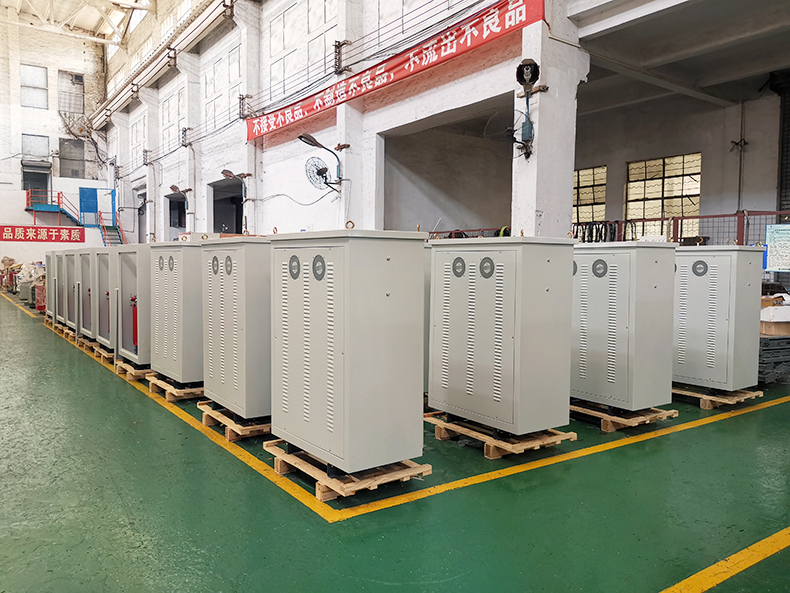

SCB10/690V 风力发电干式变压器——视频展示
产品参数
- 型 号: SC10-100/0.69-0.4
- 频 率: 50Hz
- 相 数: 三相
- 额定容量: 100kVA
- 额定电压: 0.69/0.4kV
- 额定电流: 83.68/144.34A
- 分接范围: ±2×2.5%
- 短路阻抗: 4.03%
- 联结组别: Dyn11
- 冷却方式: AN/AF
产品简介

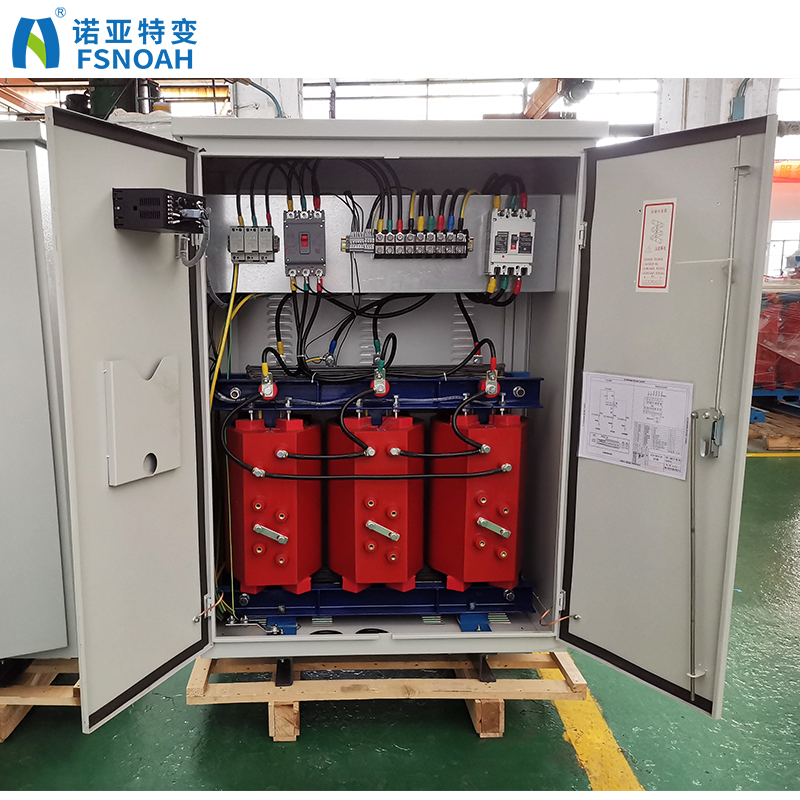

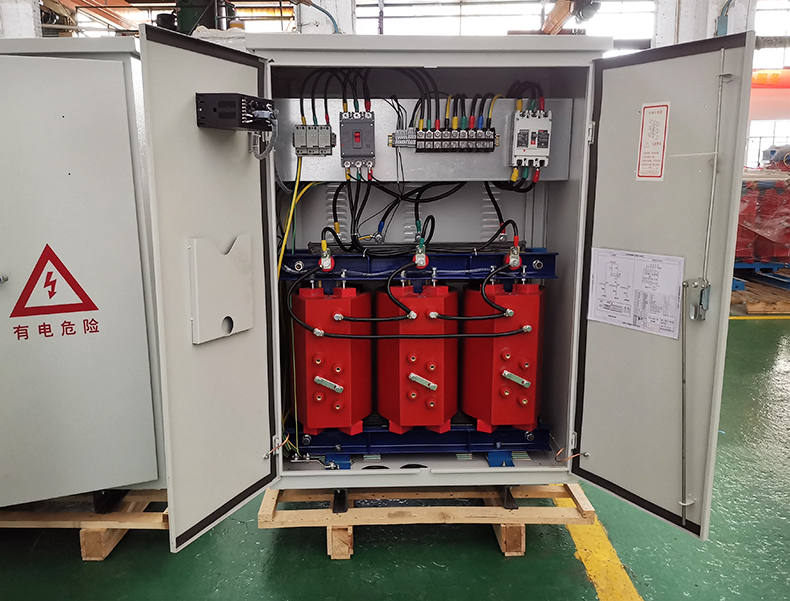

本产品为风力发电专用干式变压器，高压侧额定电压为690V，低压侧为400V，专为风电塔筒内或机舱内设计。其过负载能力可达150%以上，适用于恶劣环境下的稳定运行。产品特点
- 绝缘性能优异：局部放电量低，耐雷电冲击性能优异，可安装于风电塔筒内部或机舱顶部。
- 环境适应性强：线圈采用特殊工艺，增强抗盐雾和防潮能力，提升运行可靠性；所有金属部件达到C4及以上防腐标准，尤其适应海上恶劣环境。
- 高效经济：具有低损耗、低噪音、小体积、轻量化的特点，无需日常维护，阻燃防火，可就近安装于负荷中心，有助于降低综合投资成本
SCB10(11）系列10kV级树脂绝缘干式电力变压器技术参数
产品名称 空载损耗（W） 负载损耗(120℃)（w） 空载电流(%) 短路阻抗(%) 总重(kg) 轨迹及安装尺寸(mm) 外形参考尺寸 长X宽X高(mm) SC10/(11)-50/10 270/240 1000 2 4 390 660 550 1000x880x1030 SC10/(11)-80/10 370/320 1380 1.5 570 660 550 1030x880x1060 SC10/(11)-100/10 400/350 1570 1.5 630 660 550 1060x880x1090 SC10/(11)-125/10 470/410 1850 1.3 815 660 550 1150x950x1140 SC10/(11)-160/10 540/480 2130 1.3 860 660 580 1120x950x1140 SC10/(11)-200/10 620/550 2530 1.1 1000 820 600 1140x950x1160 SC10/(11)-250/10 720/630 2760 1.1 1150 820 600 1160x950x1180 SCB10/(11)-315/10 880/770 3470 1 1310 820 660 1060x1250x1290 SCB10/(11)-400/10 980/850 3990 1 1490 820 660 1100x1250x1390 SCB10/(11)-500/10 1160/1020 4880 1 1930 1070 660 1190x1350x1500 SCB10/(11)-630/10 1340/1180 5880 0.85 1970 1070 820 1430x1350x1500 SCB10/(11)-630/10 1300/1130 5960 0.85 6 1970 1070 820 1430x1350x1500 SCB10/(11)-800/10 1520/1330 6960 0.85 2280 1070 820 1380x1450x1550 SCB10/(11)-1000/10 1770/1550 8130 0.85 2750 1070 820 1450x1500x1630 SCB10/(11)-1250/10 2090/1830 9690 0.85 3380 1070 820 1520x1500x1770 SCB10/(11)-1600/10 2450/2140 11730 0.85 3850 1070 1070 1620x1500x1870 SCB10/(11)-2000/10 3050/2700 14450 0.7 4500 1070 1070 1620x1500x1990 说明 1 表中斜线上方的空载损耗值适用于SCB10型系列，斜线下方的空载损耗值适用于SCB11型系列。 2 表中尺寸及重量仅供参考，以实际设计为准。 产品实拍图片
-
