ZSCBF11-1800干式整流变压器
产品实拍视频
产品特点
该干式整流变压器专为低电压、大电流应用设计，具有调节范围广的特性。其设计阻抗足够大，以满足特定应用场景下对二次大电流和较低电压的要求，且可根据客户的具体需求进行定制设计。
采用环氧树脂浇注或NOMEX纸绝缘等先进工艺，具备防火、防潮、防尘、耐高温等优异特性。其无油设计显著降低了火灾风险和维护工作量。
技术参数表
参数名称 参数值 补充说明 产品型号 ZSCBF11-1800/10/0.575x2/0.383 双二次电压设计 额定容量 1800/2x750/300 kVA 主变+双副边容量配置 额定电压 10/2x0.575/0.383 kV 一次侧10kV，二次侧双电压输出 相数 3相 额定频率 50 Hz 冷却方式 AN/AF 自然空气冷却(AN)和强迫空气冷却(AF) 联结组别 Dd0, y11, yn11 绝缘耐热等级 F 耐热等级155℃ 短路阻抗 5.91% 使用条件 户内式 保护等级 IP20 可防止直径大于12.5mm的固体异物进入 绝缘水平 LI75 AC35/AC3 75kV雷电冲击耐压 / 35kV工频耐压 / 3kV感应耐压 重量 4200 KG 绝缘工艺 环氧树脂真空浇注或NOMEX纸绝缘 全密封无油化结构 防护特性 防火、防潮、防尘 适用-25℃~50℃环境 过载能力 120%负载持续2小时 能效表现 空载损耗较国标降低15%+

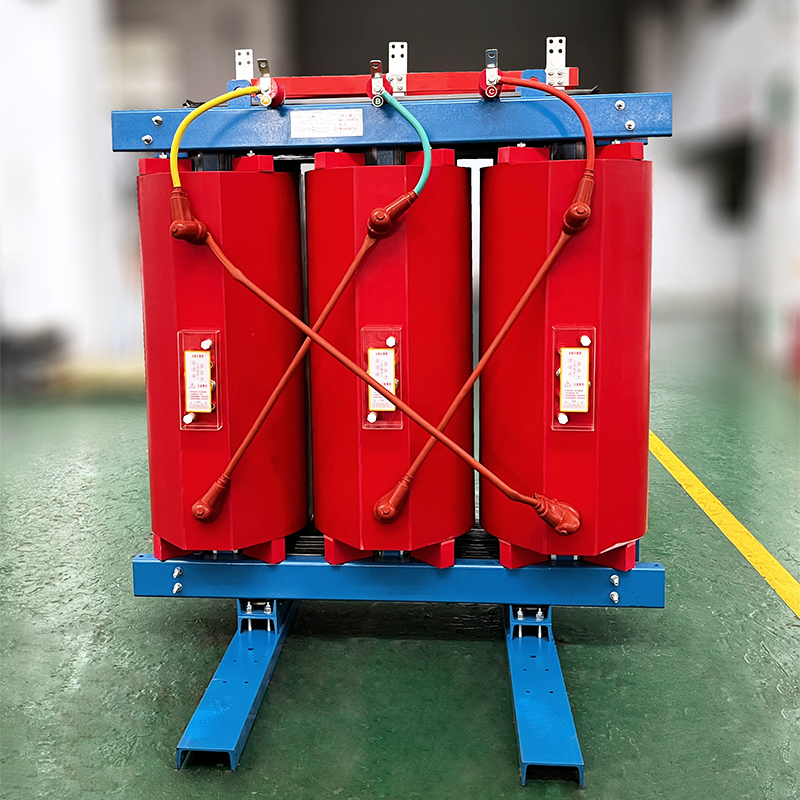

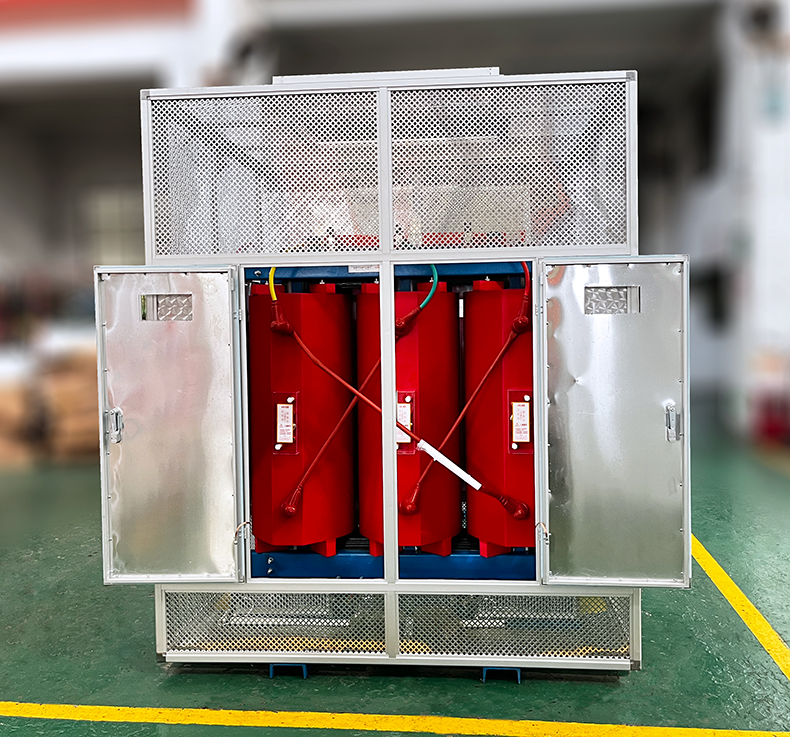

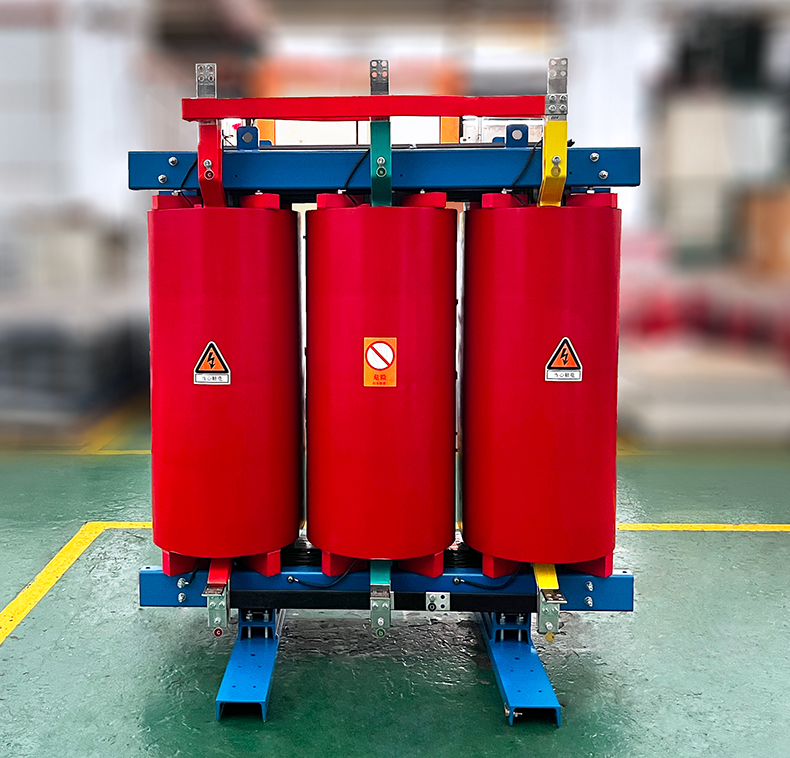

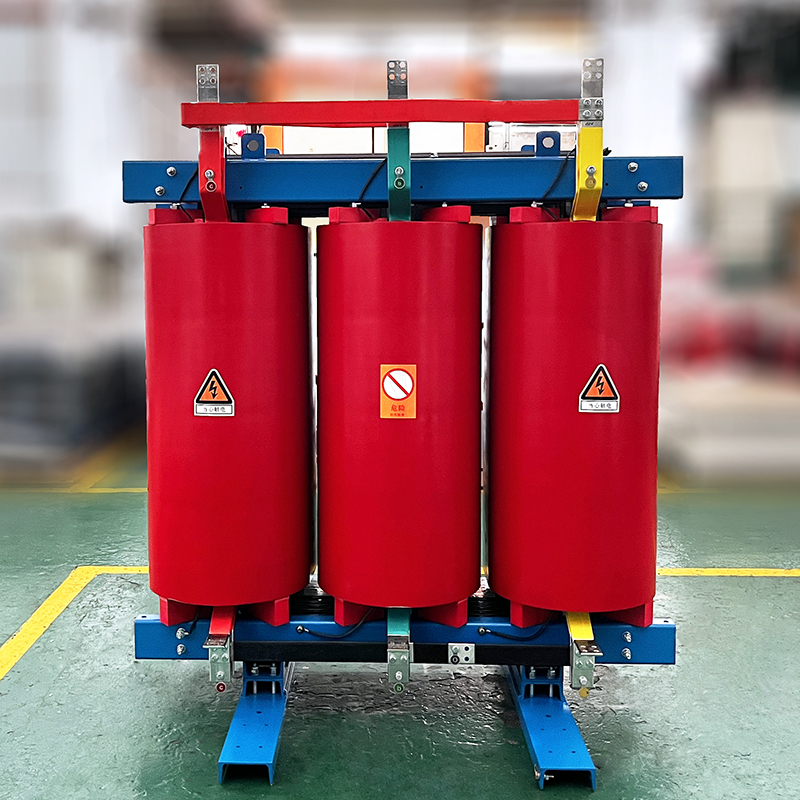

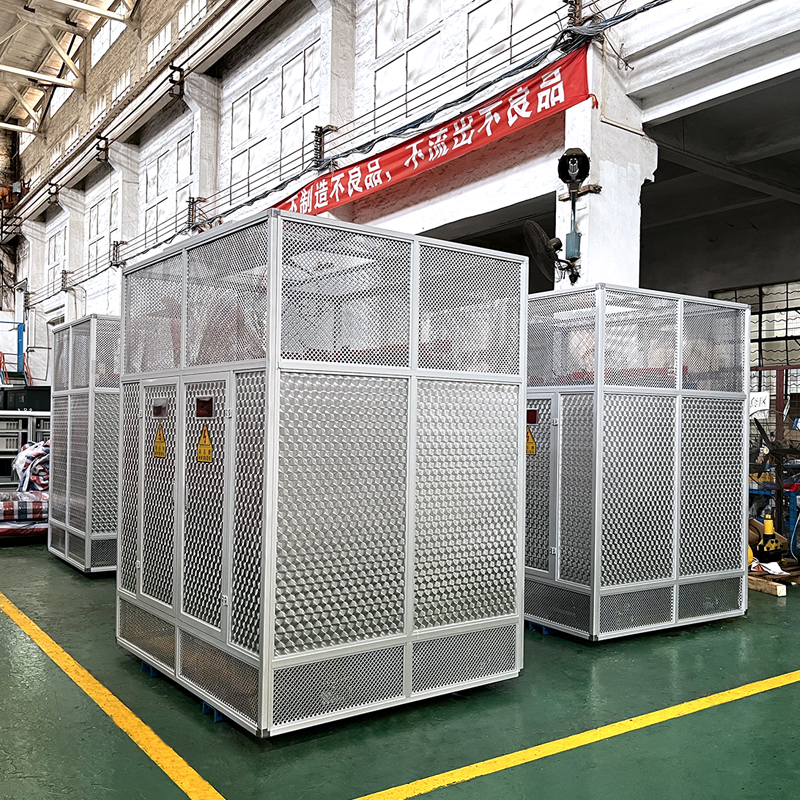

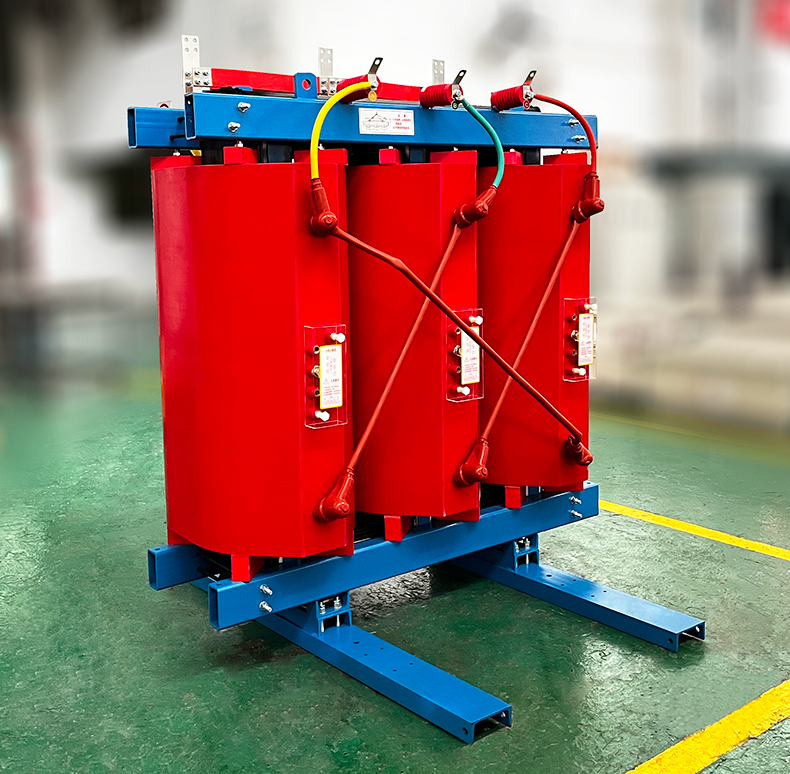

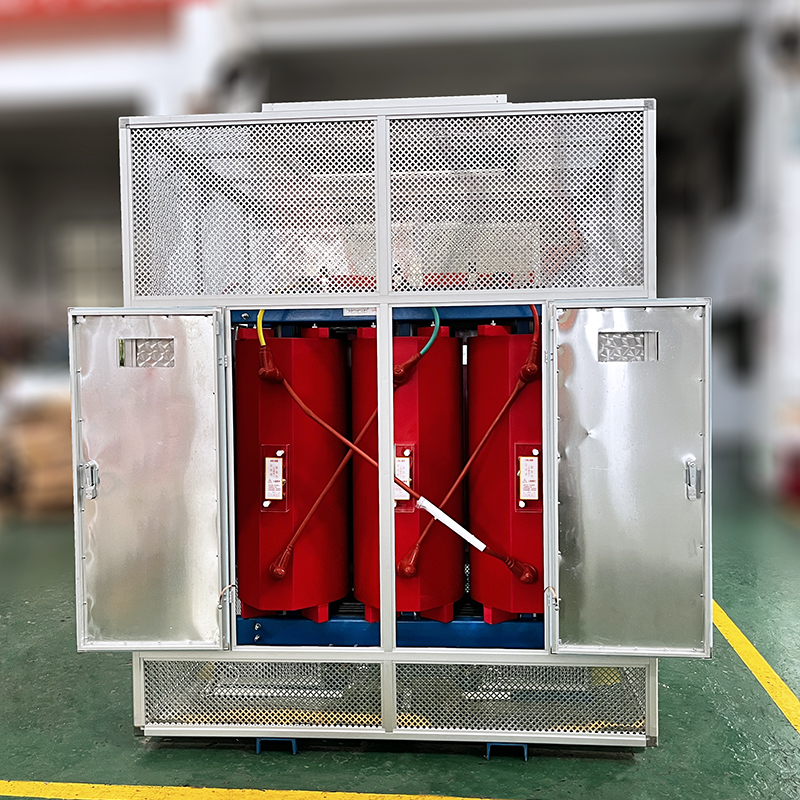

产品图片
-

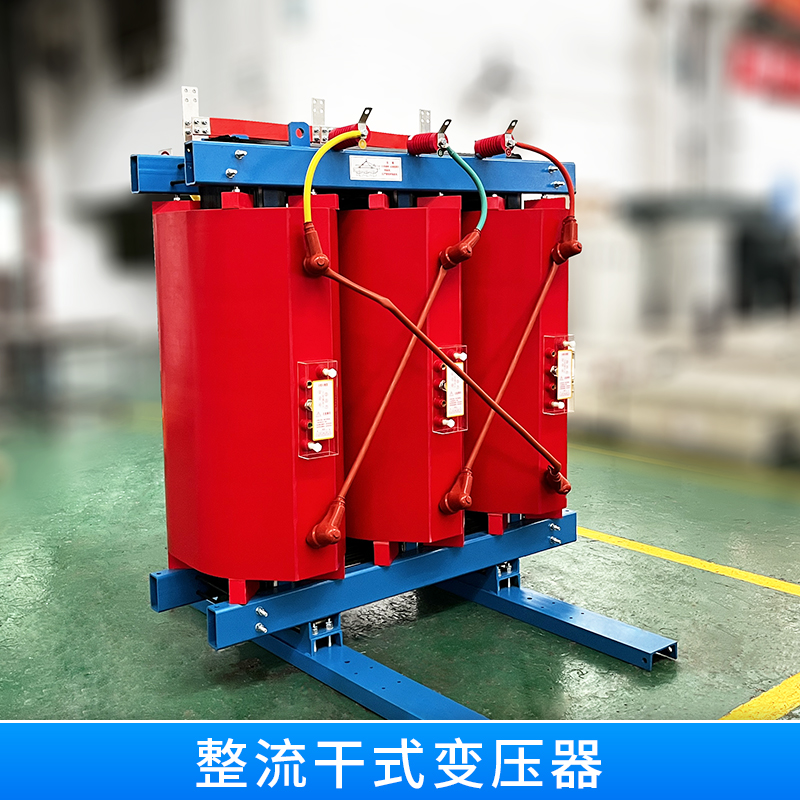

ZSCBF11-1800 整流干变
