ZS系列油浸式整流变压器
产品特点
- 采用三相三柱式铁芯结构，每柱可套装两组及以上高、低压线圈，有效节省设备安装空间。既可单组（台）独立运行，也可多组（台）同时投入运行，配置灵活。
- 配备两组及以上低压线圈，每组线圈既可单独使用，也可并联运行。各线圈之间具有较高的短路阻抗，保障多路输出的稳定与安全。
- 适用于钢厂轧机中的交-交变频调速电机供电，或经整流后为直流电机提供动力。支持“一变多机”及“多机变一”等多种接线方式，适应复杂工况需求。
产品实拍视频
ZS系列油浸式整流变压器技术参数
产品名称 额定电压 联结组别 短路阻抗 (%) 重量(kg) 轨迹 (mm) 外形参考尺寸长X宽X高(mm) 高压(kV) 高压分接范围 低压(kV) ZS-160 6
6.3
10
10.5
11±2x2.5%
or
±5%0.10-3.3 Dy11
Dy5
Dd0
Dd64 770 550 1180X708X1050 ZS-250 980 550 1280X710X1150 ZS-315 1480 550 1522X728X1250 ZS-400 1750 550 1700X730X1250 ZS-500 1960 550 1900X730X1350 ZS-630 6 2190 550 2025X700X1380 ZS-800 2920 820 2180X1040X1485 ZS-1000 3415 820 2280X1260X1540 ZS-1250 3570 820 2000X1300X1640 ZS-1600 4490 820 2340X1300X1790 ZS-2000 5170 1070 2490X1365X1810 ZS-2500 7 6775 1070 2450X2150X1955 ZS-3150 7610 1070 2455X2200X2015 ZS-3500 8900 1070 2590X2510X2135 ZS-4000 9300 1070 2640X2800X2205 ZS-5000 8 11900 1070 2700X3250X2240 ZS-6300 13300 1475 2955X3220X2240 ZS-8000 16300 1475 2960X3240X2280 ZS-9000 17800 1475 2980X3540X2370 ZS-10000 20800 1475 3020X3925X2460 说明 表中尺寸及重量仅供参考，以实际设计为准。
-

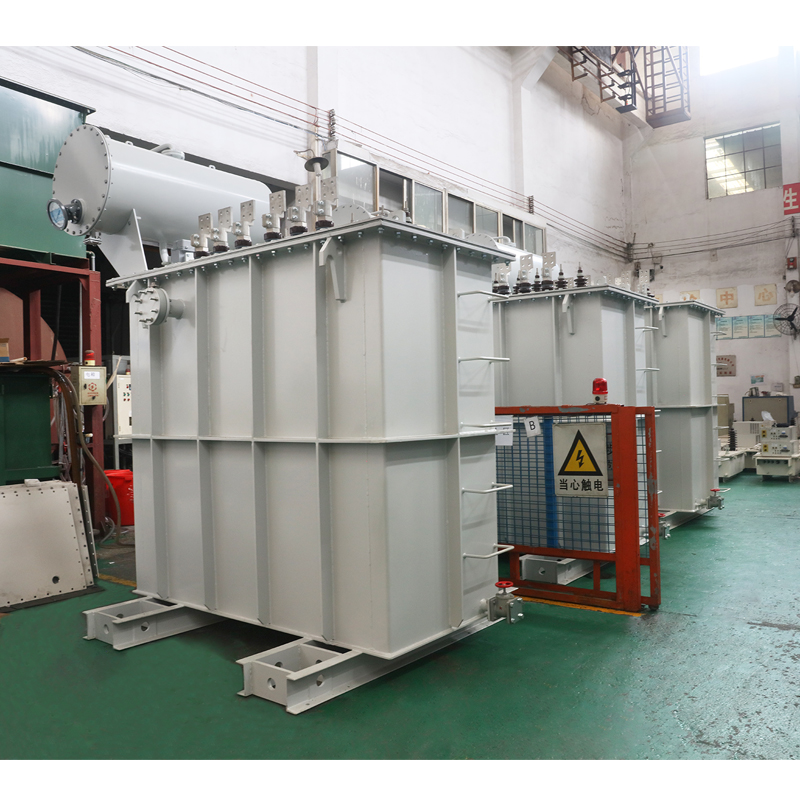

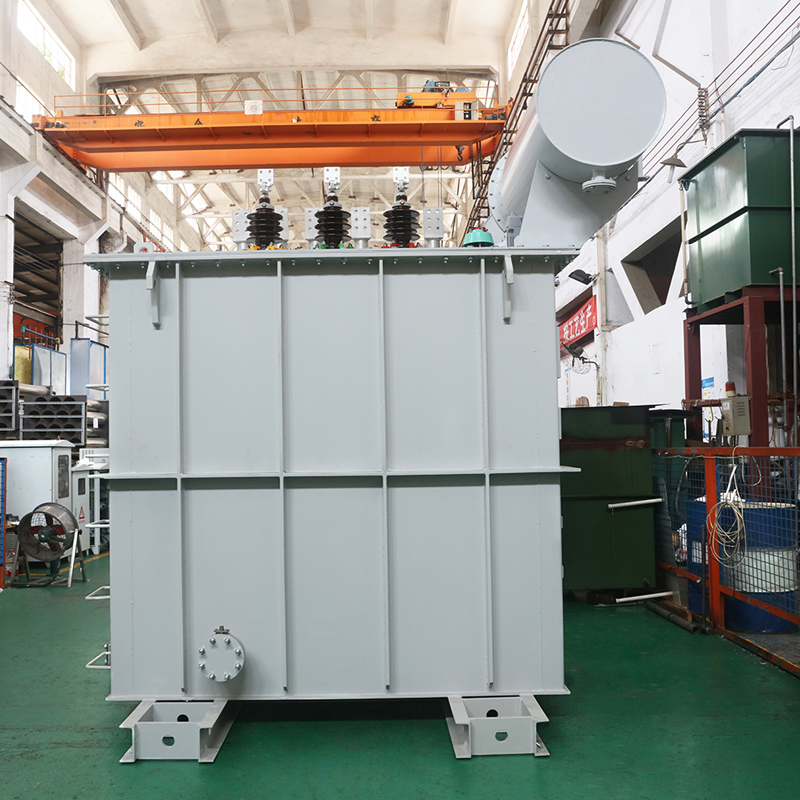

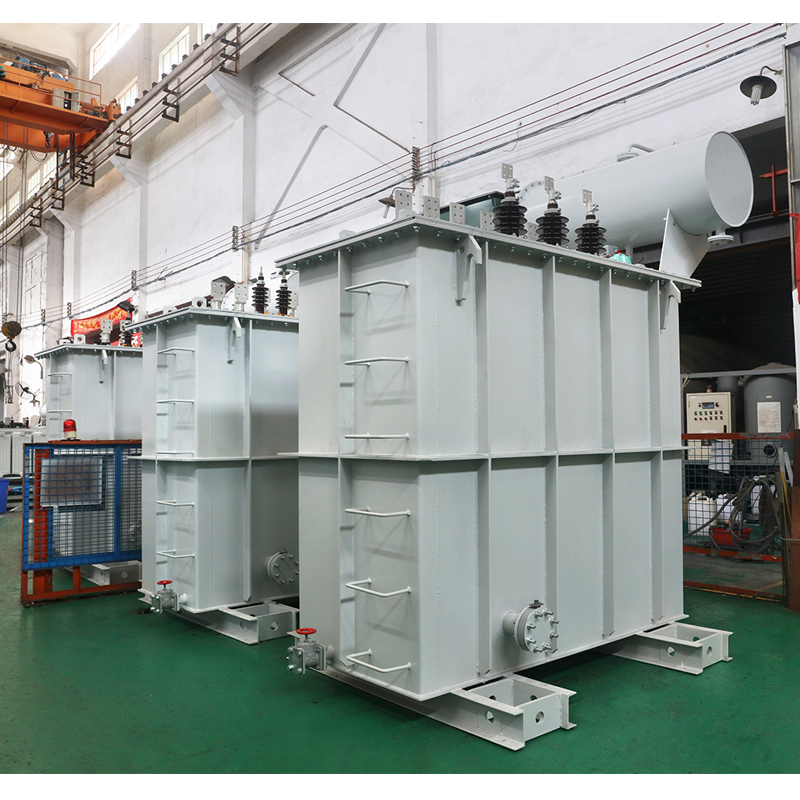

ZS-8000kVA 油浸式整流变压器
